Плата MILES TAG micro

Технические характеристики:

Напряжение питания 7.2 В постоянного тока (9 В максимум)
Потреблямый ток ИК-диода 1.5 A максимум (в импульсном режиме)
Мощность УНЧ 0.75 Вт при 8 омах нагрузки (с защитой от короткого замыкания и перегрева)
Максимальное напряжение, подаваемое на аудиовход 1 В.

"Мозгом" micro Milestag (uMT) является микроконтроллер PIC16F684 фирмы Microchip. Если Вы имеете PIC программатор, который поддерживает PIC16F684, Вы можете обновить свою плату uMT более поздними прошивками. Микроконтроллеры PIC используют память FLASH для хранения программ и могут быть перепрошиты несколько тысяч раз. При программировании убедитесь, что выставили настройки фьюзов так, как это показано ниже, в противном случае uMT не будет работать правильно.

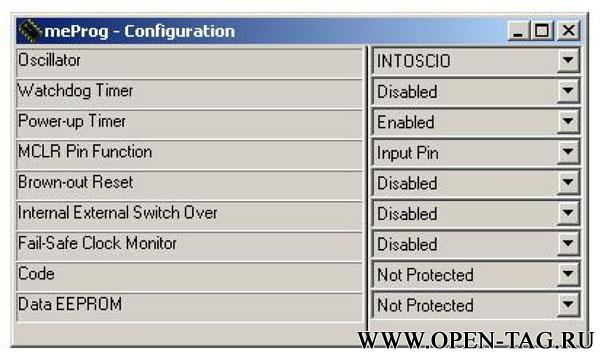

Установки фьюзов MilesTag micro

Обзор возможностей micro Miles Tag:

  • Неограниченное количество игроков;
  • до 4 команд или игра каждый против всех;
  • Отключаемое поражение сокомандников (friendly fire);
  • Высококачественные звуковые эффекты (встроенный чипкордер ISD1740);
  • Мощность звукового усилителя до 1 Вт (защита от короткого замыкания и перегрева);
  • Мощный драйвер ИК-диода (>180 метров поражения, зависит от настройки линзы);
  • Поддерживает индикацию попадания (светодиод в сенсоре поражения);
  • Поддерживает вспышку выстрела;
  • Кнопки спускового крючка и перезарядки;
  • возможность установки светодиодного дисплея;
  • Свободное ПО для загрузки звуков (Windows);
  • Свободное ПО для редактирования параметров бластера и игры (Windows);
  • Совместимы с MilesTag CORE бластерами (включая клонирование настроек);
  • Совместимы с MilesTag Medic Unit (MMU) (аптечка — прим. переводчика);
  • Совместимость MilesTag Referee Controller (ограниченная) (пульт активации — прим. переводчика);
  • Свободное ПО прошивок (требуется PIC программатор);
  • Прошивка НЕ защищена от копирования;

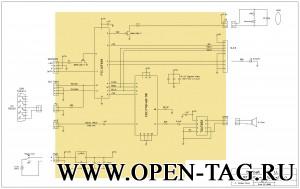

Принципиальная схема:

использование в коммерческих целях запрещено правообладателем

Принципиальная схема лазертаг-системы micro Miles Tag

Поддержка (на англ. языке): www.LaserForums.com (тема MilesTag)
Прошивка, части, информация (на англ. языке): www.LaserTagParts.com

Работа над переводом инструкции продолжается.
