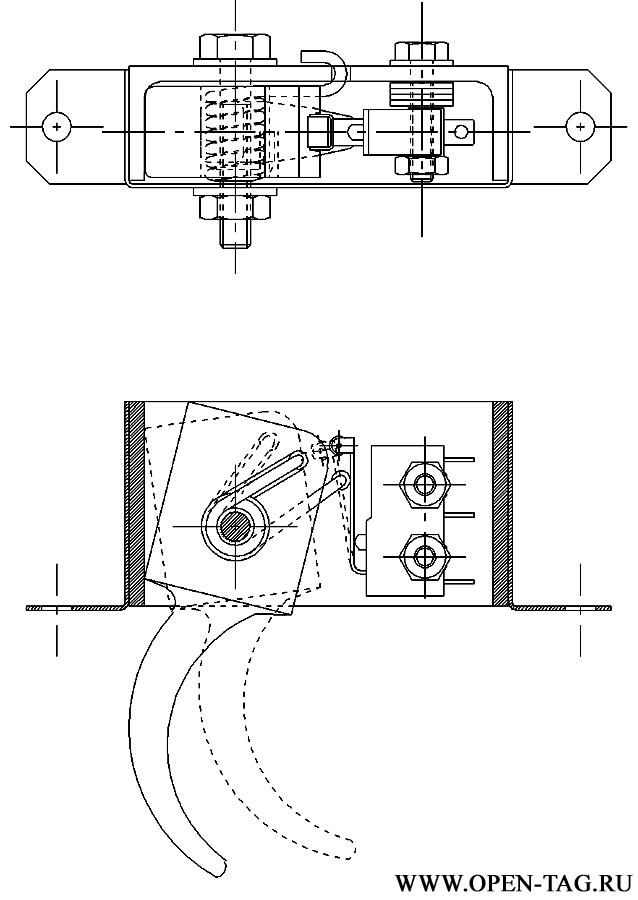

Этот вариант является развитием первого, механизм упрощён, уменьшено количество деталей. Самая сложная деталь — спусковой крючок, на него пошёл обрезок дюралевого листа D16, толщиной 12 мм, используется пружина от обычной бельевой прищепки, корпусом послужил кусок алюминиевого швеллера, крышка вырезана из жести, её отогнутые "уши", служат для крепления к корпусу макета. Задняя стенка корпуса блока, по совместительству, служит упором, ограничивающим ход крючка.

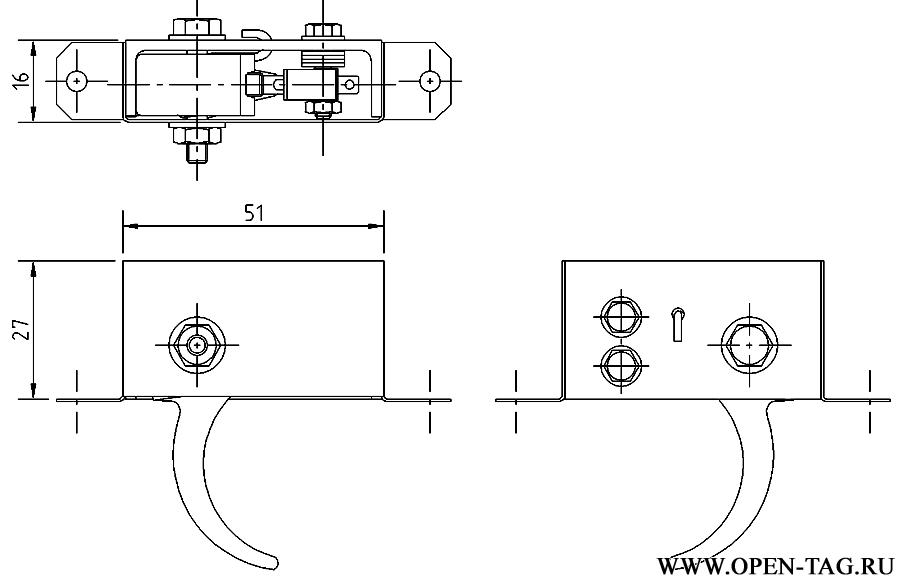

Итого, материалы:
- дюралевая пластина 55х20х12
- микрик
- кусок алюминиевого швеллера 50х30 L-27 мм
- кусок жести 80х45
- пружина от бельевой прищепки
- винты М4 — 1шт., М3 — 2 шт., гайки и шайбы к ним
А вот и фото в процессе изготовления

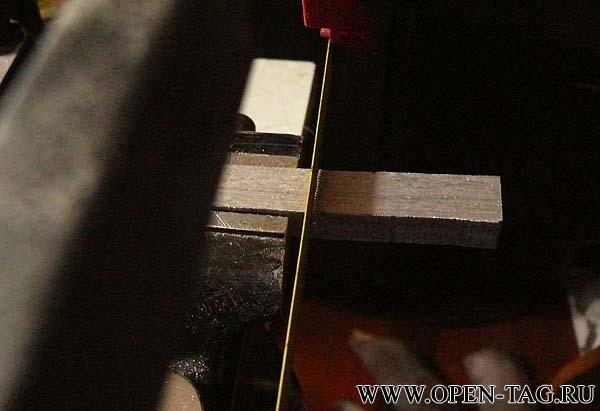

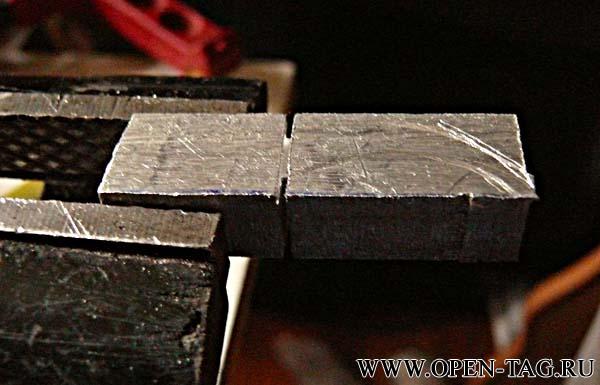

Вырезание болванки:

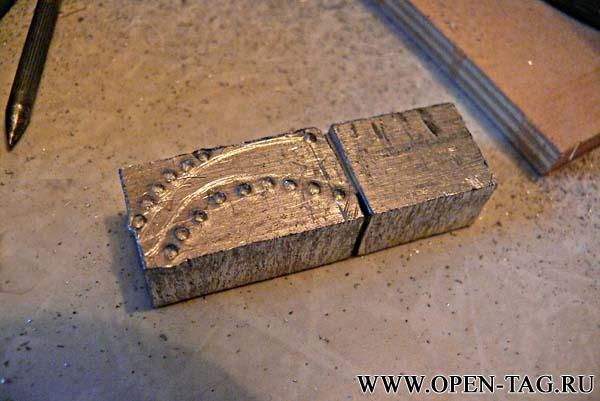

Разметка (лучше, конечно, вырезать трафарет из картона и разметить маркером, но я на глаз процарапал силуэт крючка надфилем)

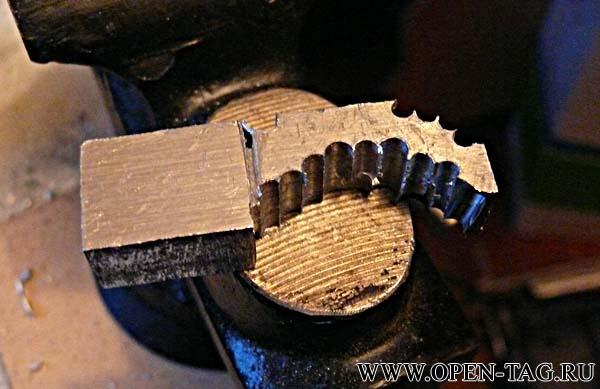

Форма сложная, лобзиком не везде подлезешь, поэтому я её высверливал, а перед этим накернил места будущих отверстий.

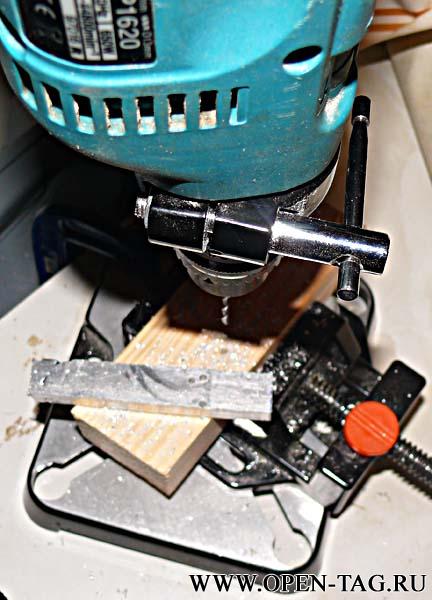

Для сверления использовал дрель закреплённую в специальной станине, сверлильный станок конечно лучше, но для нашего случая и этого девайса хватает с головой. Можно обойтись и без него, но выйдет дольше.

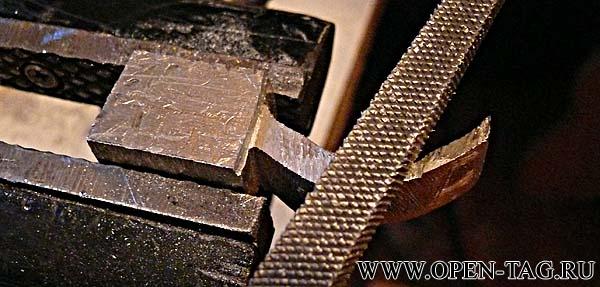

Вот результат, осталось доработать напильником
Постепенно, спусковой крючок приобретает нужную форму

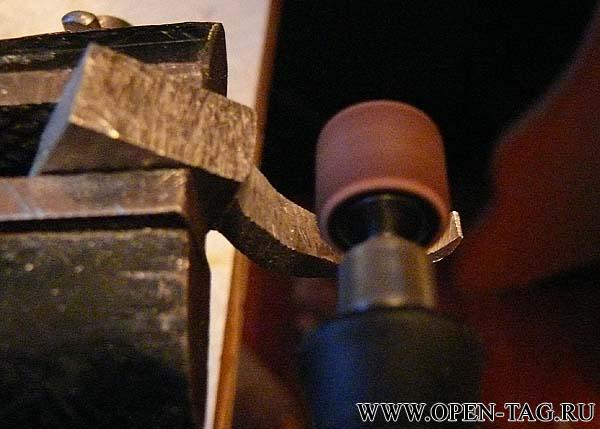

Дорабатываю его дремелем, можно обойтись и без него, но так удобней и проще

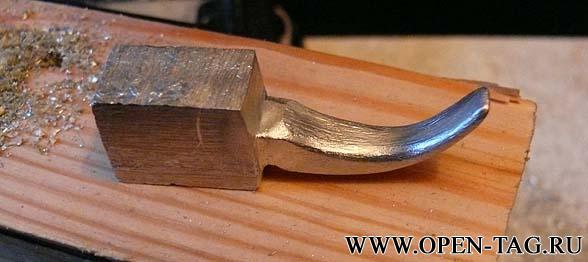

Вот и результат

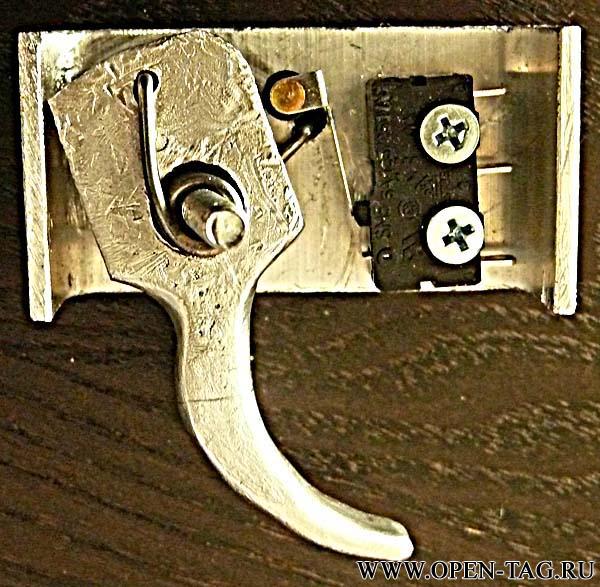

Осталось просверлить отверстие под ось с пружиной, изготовить корпус и собрать данный блок

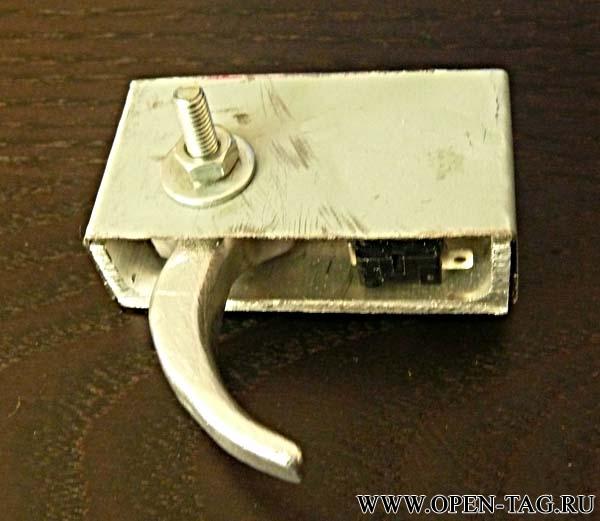

Вот блок в сборе

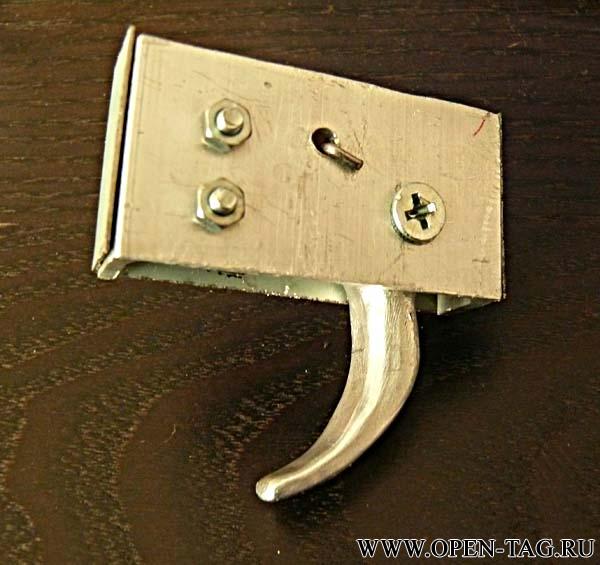

Вариант на фото не имеет ушек для крепления к корпусу — предназначен для установки в классическое ружейное ложе, по его размеру выбран паз, блок фиксируется пластиной снизу с вырезом под спусковой крючок, заодно, прикрывающей механизм.
