 Заголовок сообщения: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 12 июл 2016, 23:17
Не в сети
Аксакал форума

Зарегистрирован: 07 фев 2012, 13:03
Сообщений: 2294
Откуда: Полтава
Попался в руки сей конструктор и сразу появилась проблема...

Как устанавливается спусковой крючок ? Ну что он заштифтовывается - это понятно. А как быть с пружиной ? Прилагаемая коротковата и рассчитана, что в спусковом механизме она должна упираться во что-то типа маятника. Но самого маятника в наборе нет.

Кто сталкивался с данными комплектами ? Значит ли это, что надо просто применить собственную смекалку и своими руками доделать аналоги недостающих деталей ?
Или я все-таки чего то не понимаю ? В наборе остаются пару лишних деталей именуемых "защелка" и "пружина клапана"......Но как их приспособить к спусковому....... да и вообще возможно ли это ?

_________________
Лазертаг - приходите к нам с друзьями, а лучше со своими врагами.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 13 июл 2016, 22:24
Не в сети
Старожил

Зарегистрирован: 18 мар 2015, 13:19
Сообщений: 574
Откуда: Нижний Новгород
Я собирал. Да, там неочевидно. Давно обещал выложить фото, как приду домой - сделаю.

Для пружины я сделал направляющую: просверлил отверстие в точке, куда она должна упираться, неразел резьбу М3 и вкрутил винт. Поскольку пружина коротковата, я надел на винт гайку М5 или М4, чтобы уменьшить ход пружины. Упругость можно регулировать дополнительными шайбами.
Микрик я установил перед спусковым крючком. Просверлил в УСМ отверстие и закрепил винтом через отверстие в микрике. Последнее пришлось рассверлить под М3.

Защелка - это чтобы "крокодил" закрывался. Там тупо сделано, есть деталька, которая удерживается "глушителем" в нужном положении на стволе, и за неё зацепляется защелка. На это все забивают, и привинчивают намертво "пасть" винтами.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 13 июл 2016, 23:13
Не в сети
Аксакал форума

Зарегистрирован: 07 фев 2012, 13:03
Сообщений: 2294
Откуда: Полтава
Ага, с пружинкой понятно..... Значит таки надо "обработать напильником" чтобы из паровоза получить самолет :) (старый анекдот)

Я просто заменил для пробы пружину на более длинную...... Но надеялся, что просто чего то из схемы не допонял..... Кстати микрик можно и сзади будет поставить, а в имеющееся сзади отверстие вставить штифт, который будет дополнительно "держать" микрик на месте (он войдет аккуратно между выводами микрика).... По традиции "укрепить" термоклеем :)


А вот насчет защелки любопытно будет взглянуть.... Я видел решения и саморезами (самое распространенное) и привариванием направляющей (которая потом крепится штатным винтом к нижней половине) и даже видел просто пластиковую стяжку... Но вот защелку любопытно будет посмотреть

_________________
Лазертаг - приходите к нам с друзьями, а лучше со своими врагами.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 14 июл 2016, 14:05
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Фото, фото давай!
;)

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 14 июл 2016, 20:56
Не в сети
Старожил

Зарегистрирован: 18 мар 2015, 13:19
Сообщений: 574
Откуда: Нижний Новгород
Pingvin писал(а):
Фото, фото давай!
;)


Приношу извинения за то, что так поздно выполняю обещание! Руки не доходили разобрать.
Я дезинормировал, никакой резьбы нарезато не надо, просто просверлить отверстие и вставить изнутри винт. Гайка там обычная М3, одна штука, только с шайбами.

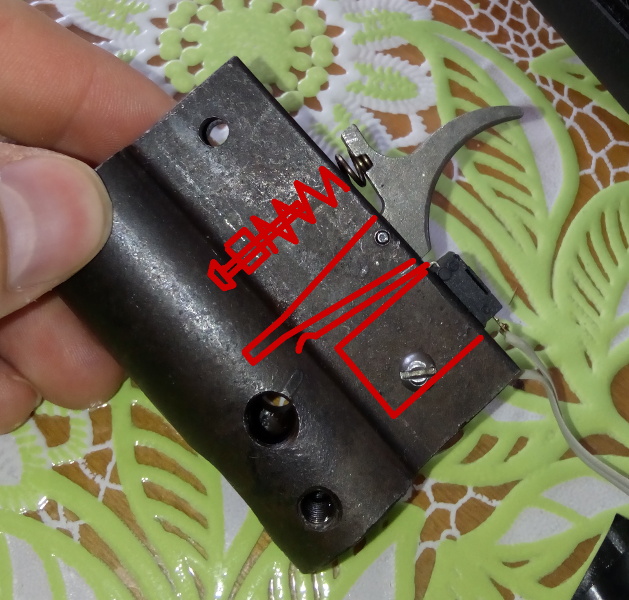

Вот так выглядит УСМ:
Вложение:
Схема.JPG [ 162.96 KiB | Просмотров: 11903 ]


Красным нарисованы контуры микрика, форма спускового крючка, винт с гайками и шайбами, пружина.

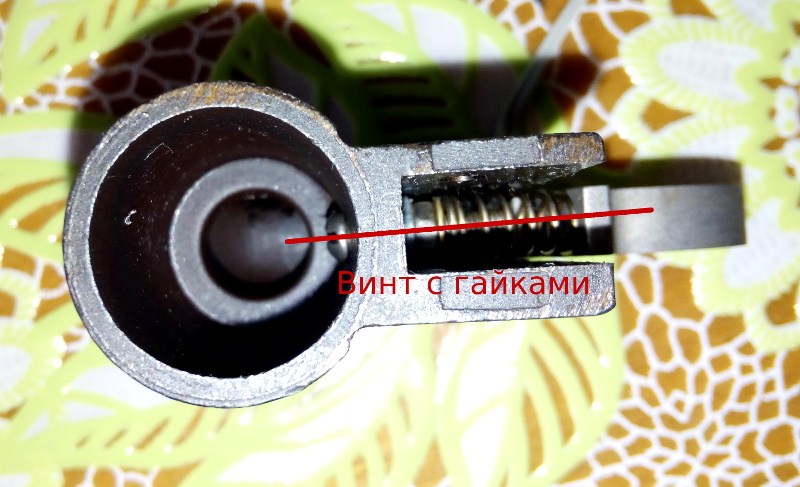

Вот вид с торца, подпорка под пружину:
Вложение:
2016-07-14 15-36-54.JPG
2016-07-14 15-36-54.JPG [ 150.35 KiB | Просмотров: 11903 ]


Итого, вся переделка - просверлить 2 отверстия (одно из них сквозное для микрика, через обе сразу половины). Микрик не крутится, поскольку торцом упирается в стенку.
Ход спуска ограничен не помню чем, возможно и микриком :(


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 14 июл 2016, 21:35
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Спасибо.
А остальное?
Как оно там все выглядит?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 14 июл 2016, 22:03
Не в сети
Старожил

Зарегистрирован: 18 мар 2015, 13:19
Сообщений: 574
Откуда: Нижний Новгород

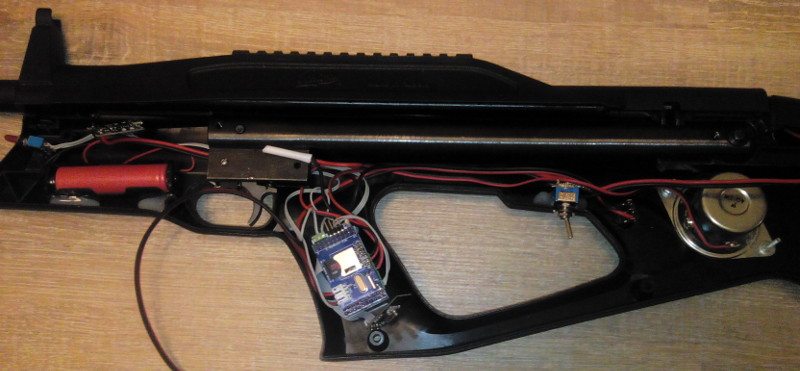

Примерно вот так:
Вложение:
2015-10-25 21-21-03.JPG
2015-10-25 21-21-03.JPG [ 80.02 KiB | Просмотров: 11897 ]

Это старая версия, тут не стоит USB и неподходящий динамик. Сейчас меняю плату на новую, работаю над установкой экранчика и RFID-считывателя.
Там сзади очень много места, можно ставить очень большие платы в принципе


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 15 июл 2016, 01:07
Не в сети
Местный

Зарегистрирован: 16 окт 2012, 15:55
Сообщений: 324
Стоп,народ!
А зачем так извращаться-то?
Винт не нужен,пружина никуда не денется,если микрик перенести на другую сторону и развернуть.
Лапка микрика попадает как раз под тот конец курка,где пружина .
Объяснять дольше,завтра фотку сделаю))


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 15 июл 2016, 05:22
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
ВовВовыч писал(а):
Стоп,народ!
А зачем так извращаться-то?
Винт не нужен,пружина никуда не денется,если микрик перенести на другую сторону и развернуть.
Лапка микрика попадает как раз под тот конец курка,где пружина .
Объяснять дольше,завтра фотку сделаю))

Я понял, спасибо!

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Кит-набор БД-150 Байкал от Ижмеха
СообщениеДобавлено: 15 июл 2016, 14:45
Не в сети
Местный

Зарегистрирован: 16 окт 2012, 15:55
Сообщений: 324

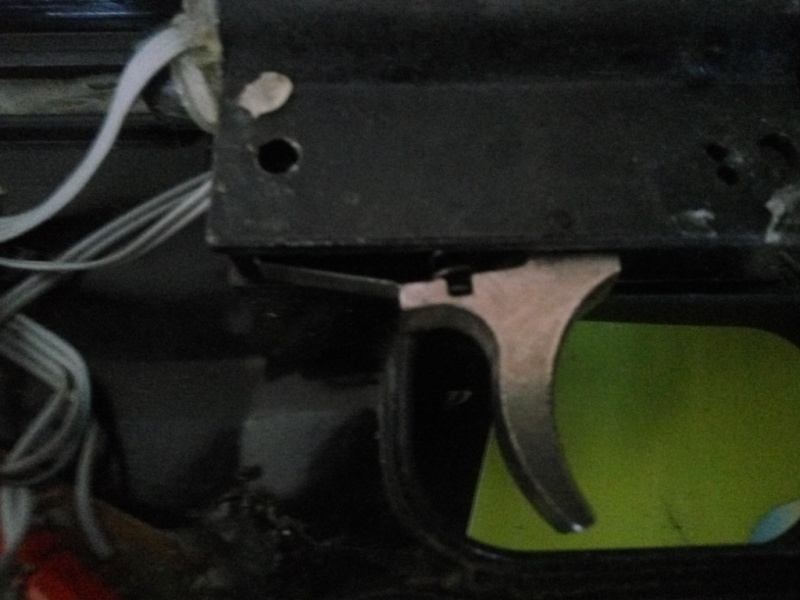

Вот так,если не понятно написал)


Вложения:
курок.JPG [ 113.02 KiB | Просмотров: 11874 ]
Вернуться наверх
 Профиль
