СообщениеДобавлено: 01 мар 2013, 14:49
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 13 апр 2012, 14:01
Сообщений: 441
Откуда: Тегусигальпа
с перекидкой ног.
Суть идеи - хочу без замены платы, дестроеры перевести на микру майлс (uMT) от Комбат-тага.
Из-за того что контроллер ЛВ PIC16F886 и CT PIC16F684 одной ширины, в одном уровне сделать адаптер не получается.


Вложения:
Нано в Микро.jpg
Нано в Микро.jpg [ 95.19 KiB | Просмотров: 11400 ]

_________________
Вечно молодой, вечно пьяный...

www.lasertag76.ru
Вернуться наверх
 Профиль

СообщениеДобавлено: 01 мар 2013, 16:42
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 27 ноя 2011, 00:22
Сообщений: 1569
Откуда: Україна
Возьмите 684-й в SOIC корпусе и разведите под него кроватку-переходник на DIP 28-выводной.

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.


Вернуться наверх
 Профиль

СообщениеДобавлено: 01 мар 2013, 20:54
Не в сети
Старожил

Зарегистрирован: 08 янв 2012, 10:51
Сообщений: 554
Откуда: курган
весь мозг сломал - но развел. теперь в плате тебе осталось сделать.
Вложение:
Снимок.jpg [ 144.24 KiB | Просмотров: 11380 ]


Вернуться наверх
 Профиль

СообщениеДобавлено: 01 мар 2013, 20:58
Не в сети
Старожил

Зарегистрирован: 08 янв 2012, 10:51
Сообщений: 554
Откуда: курган
и сделай длинную плату! там вроде место позволяет.
Вложение:
Безымянный.jpg [ 14.99 KiB | Просмотров: 11379 ]


Вернуться наверх
 Профиль

СообщениеДобавлено: 02 мар 2013, 13:01
Не в сети
Новосел

Зарегистрирован: 01 фев 2013, 12:17
Сообщений: 57
в этом случае нужно продумать дополнительное крепление для платы, иначе после хорошего удара прикладом в челюсть врагу (шутка) боец рискует оказаться с нерабочим тагом


Вернуться наверх
 Профиль

СообщениеДобавлено: 03 мар 2013, 09:12
Не в сети
Местный

Зарегистрирован: 13 июл 2011, 17:05
Сообщений: 475
Откуда: Perm
vladimir45 писал(а):
весь мозг сломал - но развел. теперь в плате тебе осталось сделать.
Вложение:
вот это картинка! оно же планарно, почти. а как мк относительно друг друга располагаться будут?


Вернуться наверх
 Профиль

СообщениеДобавлено: 03 мар 2013, 09:20
Не в сети
Местный

Зарегистрирован: 13 июл 2011, 17:05
Сообщений: 475
Откуда: Perm

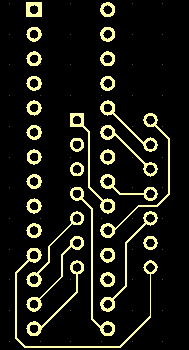

вот, примерно как vladimir45 предложил, только внахлёст.


Вернуться наверх
 Профиль

СообщениеДобавлено: 03 мар 2013, 09:24
Не в сети
Местный

Зарегистрирован: 13 июл 2011, 17:05
Сообщений: 475
Откуда: Perm
даж вот так как-нибудь


Вложения:
dip14_28_2.gif [ 2.88 KiB | Просмотров: 11335 ]
Вернуться наверх
 Профиль

СообщениеДобавлено: 04 мар 2013, 10:19
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 13 апр 2012, 14:01
Сообщений: 441
Откуда: Тегусигальпа
tommy писал(а):
даж вот так как-нибудь

Гениально, Ватсон! (с)

В этом случае и односторонней травленой платой легко решить, если 16F684 паять со стороны проца.

_________________
Вечно молодой, вечно пьяный...

www.lasertag76.ru


Вернуться наверх
 Профиль

СообщениеДобавлено: 06 мар 2013, 17:24
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 13 апр 2012, 14:01
Сообщений: 441
Откуда: Тегусигальпа
А как такой вариант? :D


Вложения:
DOC000159488.jpg [ 5.17 KiB | Просмотров: 11206 ]
