 Заголовок сообщения: Второе оружие снайпера.
СообщениеДобавлено: 23 ноя 2019, 21:42
Не в сети
Завсегдатай

Зарегистрирован: 24 июн 2017, 21:45
Сообщений: 192
Год назад купил сыну пистолет Desert Eagle (китайский airsoft),пострелял он полгодика и забросил в дальний угол,так как позже был куплен нормальный страйковский ПП P90 и это китайская игрушка стала уже не интересна.По виду смотришь вроде из металла, в руки берешь тяжелый.На самом деле из метала там только верхняя крышка и накладки рукояди,остальное пластик с утяжелителями.Валялся он так и выбросить жалко, вроде более менее крепко собран,ну думаю надо дать ему вторую жизнь.Разобрал,покрутил повертел,ну думаю вот вариант для вторички для снайпера(сломаю и хрен с ним, зато опыт по переделке останется).Правда всех любителей Армады и Каустика обламаю ,собран на Аскете.Во первых Аскет лутом еще можно сделать ,а вот Армаду уже трудно даже фоторезистом,заказывать в китае платы ради одной переделки тоже смысла не вижу.Ну вот что получилось в итоге:


Вложения:

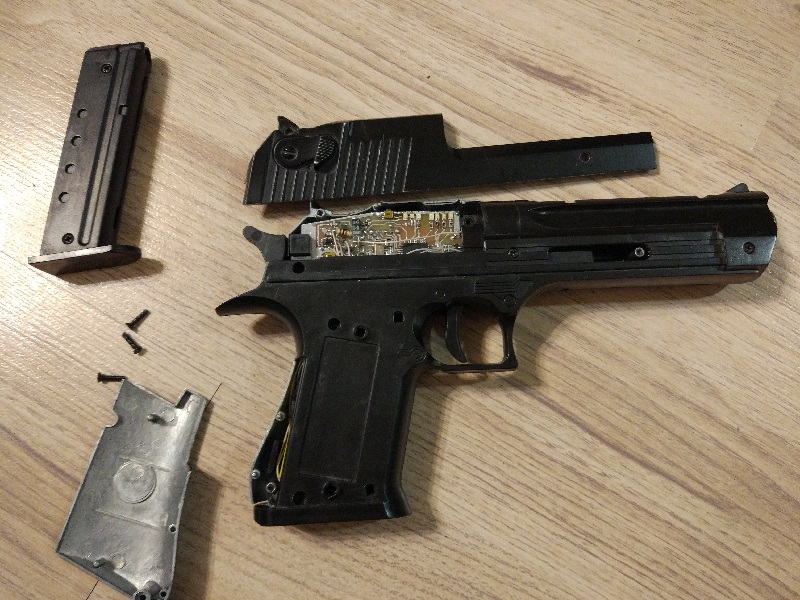

Комментарий к файлу: Располовинен снята верхняя крышка и накладки
de5_5.jpg [ 214.76 KiB | Просмотров: 17061 ]

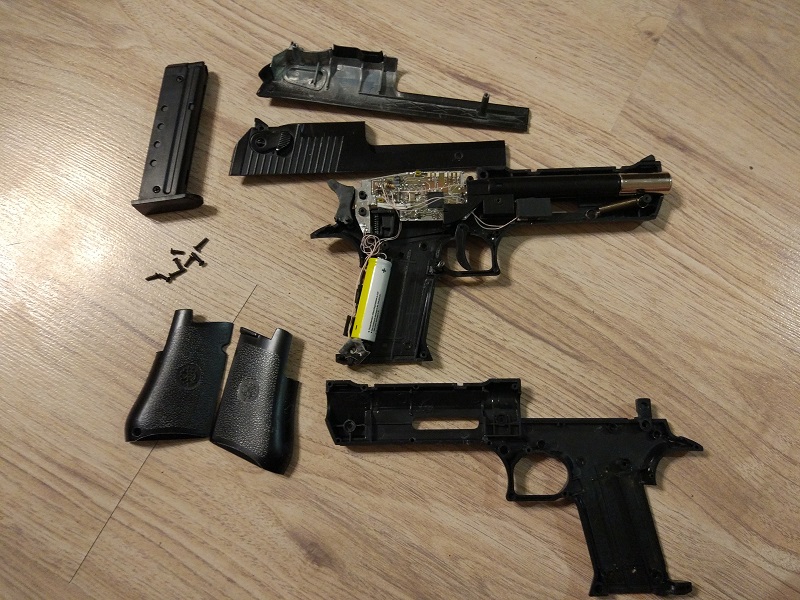

Комментарий к файлу: Тоже самое вид с другой стороны
de6_6.jpg [ 239.29 KiB | Просмотров: 17061 ]

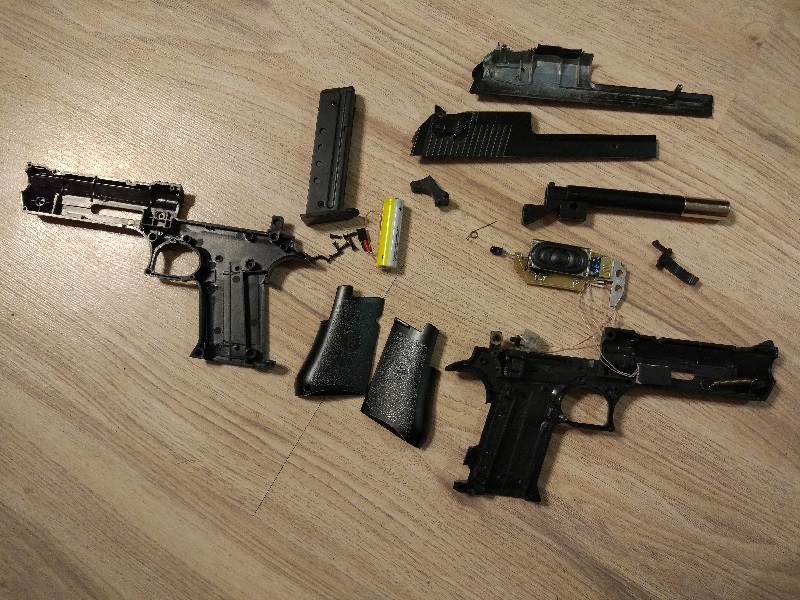

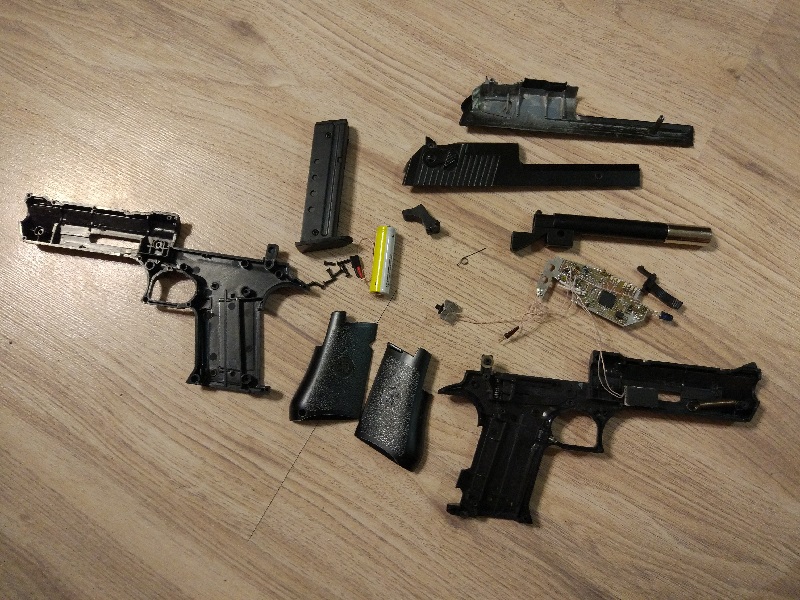

Комментарий к файлу: Полностью разобран
de7_7.jpg [ 255.59 KiB | Просмотров: 17061 ]

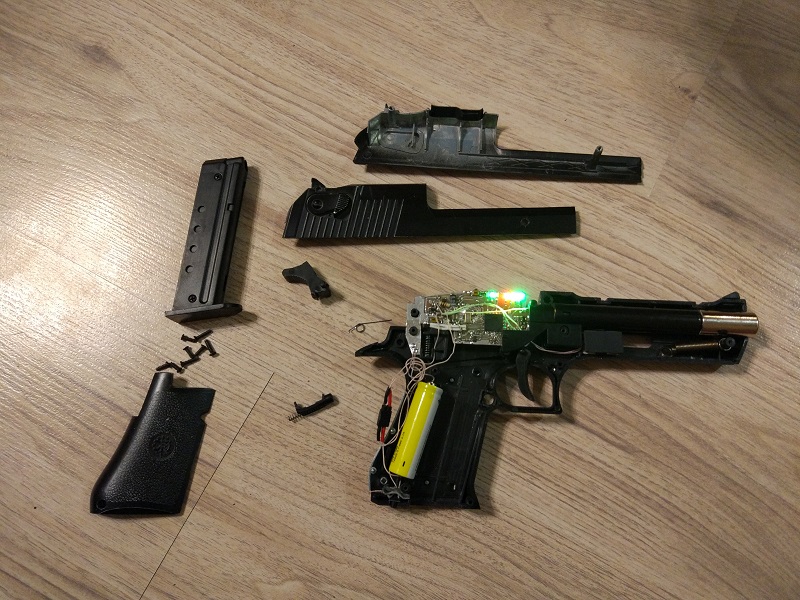

Комментарий к файлу: Снята верхняя крышка включено питание
de8_8.jpg [ 223.33 KiB | Просмотров: 17061 ]

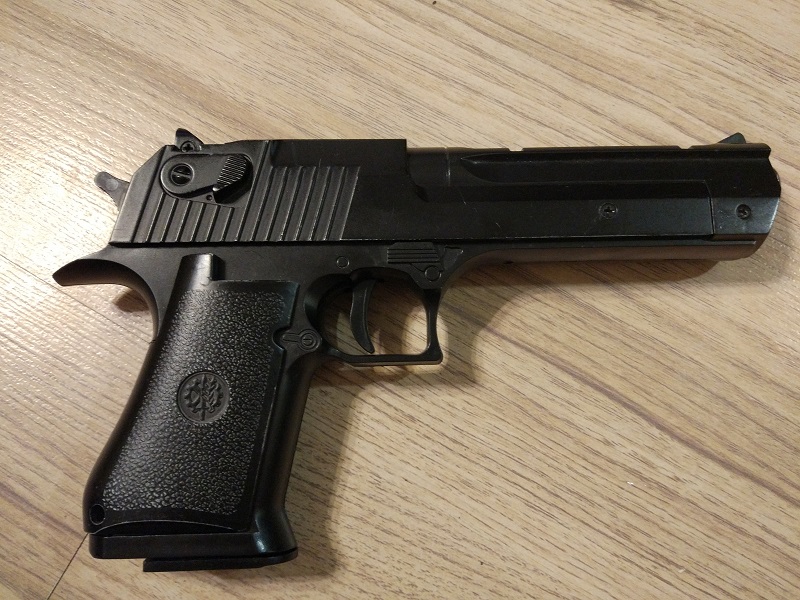

Комментарий к файлу: В сборе
deserteagle0.jpg [ 211.03 KiB | Просмотров: 17061 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 23 ноя 2019, 21:43
Не в сети
Завсегдатай

Зарегистрирован: 24 июн 2017, 21:45
Сообщений: 192

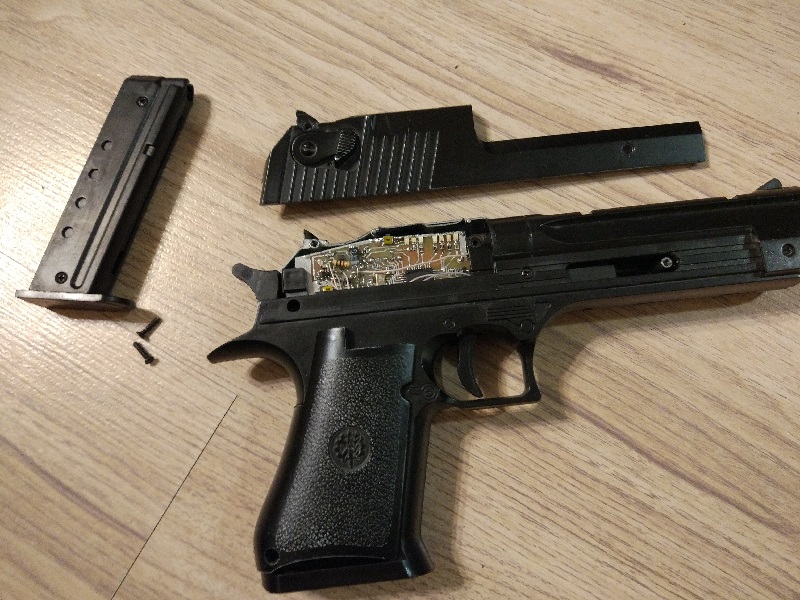

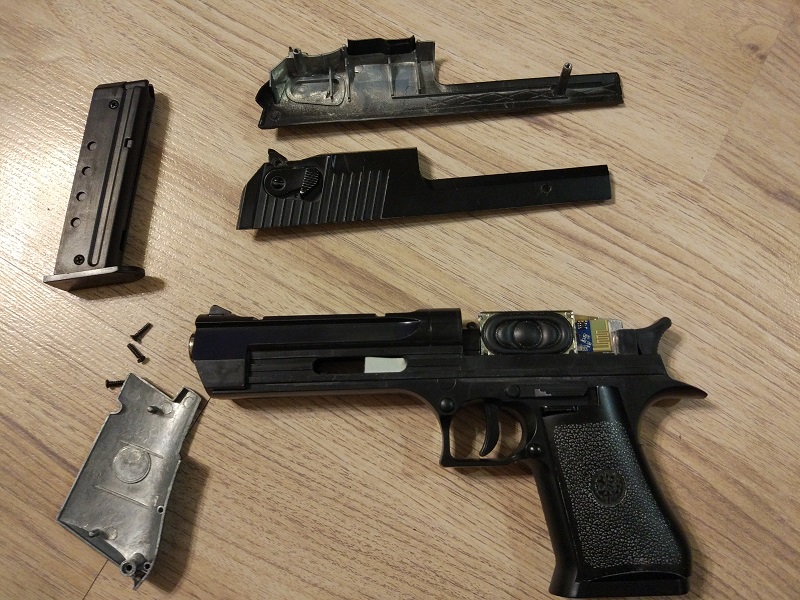

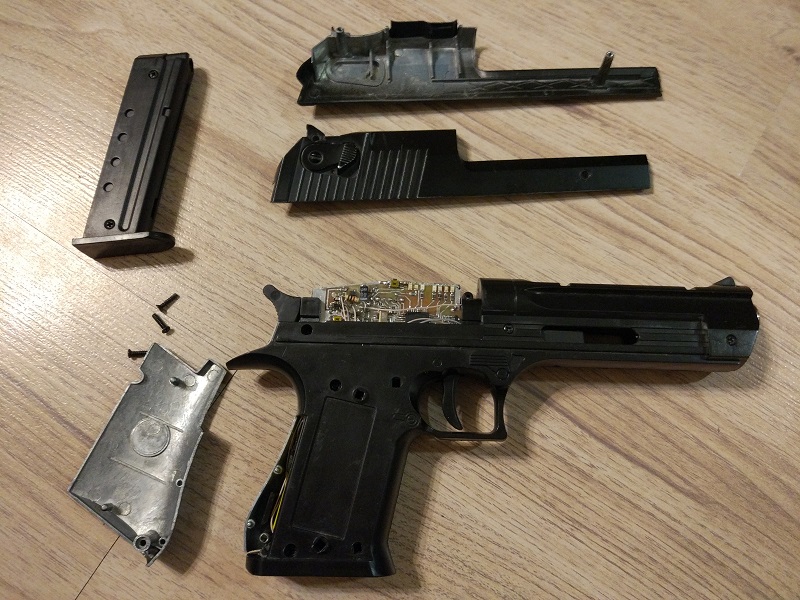

Продолжаем


Вложения:
de1.jpg [ 218.76 KiB | Просмотров: 17060 ]
de2_2.jpg [ 220.28 KiB | Просмотров: 17060 ]
de3_3.jpg [ 211.87 KiB | Просмотров: 17060 ]
de4_4.jpg [ 226.24 KiB | Просмотров: 17060 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 23 ноя 2019, 21:54
Не в сети
Завсегдатай

Зарегистрирован: 24 июн 2017, 21:45
Сообщений: 192
Ну и в заключение ,плата сделана лутом, дорожки в основном 0.4 (есть парочку 0.3),зазор 0.2-0.3.В девайсе: радио модуль,усилок,динамик,контроллер зарядки,литий 14500 (950мА),ик диод в трубке без линзы(может потом ченть прикручу для дальности),индикатор процесса зарядки,индикатор питания,индикатор "магазин пуст",4 индикатора "жизни",кнопки спуск и перезарядка.Включается тактовой кнопкой(система off/on собрана на контроллере pic10f200 и P-канал полевик),гнездо зарядки.Работает с оcновным оружием по радио каналу (протокол uart),в основном должен стоять такой же модуль.Если надо использовать с повязкой ,то меняем радио модуль на HC-05 и играем только с повязкой(разводка под радио модуль и под HC-05).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 27 ноя 2019, 15:29
Не в сети
Старожил

Зарегистрирован: 19 сен 2012, 20:19
Сообщений: 807
Откуда: Москва
Ничего себе заморочиться! Развести и вытравить свою собственную оригинальную плату - для того, чтобы впихнуться в корпус, это вполне тянет на новый уровень увлеченности!:)

_________________
-Look, buddy,- i'm an engineer.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 27 ноя 2019, 15:34
Не в сети
Завсегдатай

Зарегистрирован: 24 июн 2017, 21:45
Сообщений: 192
Так у меня все платы со своей разводкой)Одной меньше одной больше.Да и повторить не проблема ,купить корпус второй и просверлить в нем 3 отверстия.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 01 дек 2019, 03:49
Не в сети
Новосел
Аватар пользователя

Зарегистрирован: 01 мар 2014, 15:38
Сообщений: 69
Elliot писал(а):
Ну и в заключение ,плата сделана лутом, дорожки в основном 0.4 (есть парочку 0.3),зазор 0.2-0.3.В девайсе: радио модуль,усилок,динамик,контроллер зарядки,литий 14500 (950мА),ик диод в трубке без линзы(может потом ченть прикручу для дальности),индикатор процесса зарядки,индикатор питания,индикатор "магазин пуст",4 индикатора "жизни",кнопки спуск и перезарядка.Включается тактовой кнопкой(система off/on собрана на контроллере pic10f200 и P-канал полевик),гнездо зарядки.Работает с оcновным оружием по радио каналу (протокол uart),в основном должен стоять такой же модуль.Если надо использовать с повязкой ,то меняем радио модуль на HC-05 и играем только с повязкой(разводка под радио модуль и под HC-05).

Питание всей системы идёт через контроллер зарядки? Какое напряжение, 5 вольт?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 02 дек 2019, 12:30
Не в сети
Завсегдатай

Зарегистрирован: 24 июн 2017, 21:45
Сообщений: 192
Питание от лития.Контроллер,радиомодуль или hc-05,Епром,через стабилизатор 3.3.Ик-диод,усь на прямую от лития.При зарядки аккума ,нагрузка автоматически отключается. Поже выложу схему.Для заливки прошивки от компа выпаиваем перемычку(можно джампер поставить) и от SPI контактов запитывается только контроллер и еппром,остальное отключается перемычкой.Если используется HC-05,то можно залить будлоадер и щить по воздуху через прогу chip45boot2 послав определенный символ загрузщику(тоесть кнопка резет не нужна).Через радиомодуль не шьет ,скорей всего из-за того что он работает в полудуплексе в отличии от HC-05.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 02 дек 2019, 23:49
Не в сети
Новосел
Аватар пользователя

Зарегистрирован: 01 мар 2014, 15:38
Сообщений: 69
Elliot писал(а):
через стабилизатор 3.3.Ик-диод,усь на прямую от лития.

Т.е схема работает до падения напряжения на литии до 3.3 вольт (ниже стабилизатор не работает)? А ИК мощность получается не стабильной (из-за падения напряжения на том же литии?
Буду очень признателен за схему :)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 07 дек 2019, 00:14
Не в сети
Завсегдатай

Зарегистрирован: 24 июн 2017, 21:45
Сообщений: 192
Стабилизатор на 3 В(наврал мальца),ниже он просто пропускает напряжение с падением 0.1-0.2в(смотри датащит),ясен пень не стабилизирует уже.По поводу разряда лития ниже 3В ,плата не включиться если подобрать резистор на плате(у меня подобран под 3.1 В не включается).Схему прикладываю.Для пистолета мне эта стабилизация Ик диода не нужна,так как там дальность 20-30 метров(ну снизится мощность на 25% и фиг с ним).Если нужна стабилизация,то диод надо запитывать от стабилизатора тока (именно тока)и выкинуть токограничительный резистор.Уже стабилизотором выставлять ток ,тогда пох на напряжение.Кстате контроллер обязательно брать atmega32a-au(питание по датащиту 2.7в и выше) и никаких atmega 32a-16au.Pic контроллер в схеме используется в качестве триггера off/on,прошивка на радиокоте.Если не хотите морочиться с Pic есть 3 простых варианта.Сенсорная кнопка на ttp223 c али ,второй SN74LVC2G14DBVR включенной по схеме D триггера,третий обычная кнопка с фиксацией.


Вложения:
Schematic__Sheet-1_20191206230934.rar [230.36 KiB]
Скачиваний: 833
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Второе оружие снайпера.
СообщениеДобавлено: 22 дек 2019, 10:39
Не в сети
Завсегдатай

Зарегистрирован: 24 июн 2017, 21:45
Сообщений: 192
В схеме косяк R14 подтянуть на +3 ,а не на землю.
