Sabbah

Заголовок сообщения: Re: LTAscetik

Добавлено: 23 апр 2015, 11:10

Местный

Зарегистрирован: 21 фев 2013, 19:18
Сообщений: 417
Откуда: Украина

У меня сделан выносной ЖКИ, тут как раз таг только на индикаторах планируется, значит поставим аккумы помощнее. А про само подключение можно поподробней?

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTAscetik

Добавлено: 23 апр 2015, 11:22

Аксакал форума

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)

Потестил.
В общем - не все так хорошо.
Почему то у этих модулей, когда через них транзитом идут данные - немного мерцают сегменты, которые потушены, по идее.
А у меня постоянно индикатор батарей обновляется на ЖКИ.
Считаю это чисто косяк этих сборок.
Смотрите сами, короче.
http://www.youtube.com/watch?v=INQz1weD ... e=youtu.be
Если не критично - оставляем как есть.
Если не устраивает - ищем пути решения проблемы.
Как вариант - сначала ЖКИ на шине, затем модуль.
ЖКИ будет съёмным, или постоянно на таге находиться?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх

Sabbah

Заголовок сообщения: Re: LTAscetik

Добавлено: 23 апр 2015, 15:04

Местный

Зарегистрирован: 21 фев 2013, 19:18
Сообщений: 417
Откуда: Украина

ЖКИ съемный, нет не критично, пусть остается так как есть, все отлично

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTAscetik

Добавлено: 24 апр 2015, 08:42

Аксакал форума

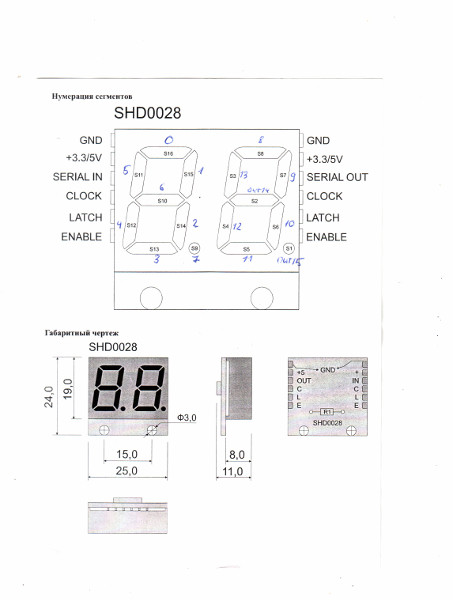

Пробуйте

Тут для 3.1 и 3.0.
R1 - регулирует ток (яркость). Меньше 1К не ставить!

Контакт ENABLE замыкаем на землю.
Соединяем со стороны платы контроллера:
SERIAL IN - MOSI (на плате контроллера)
CLOCK - SCK (на плате контроллера)
LATCH - MISO (на плате контроллера)
5V - 5V (на плате контроллера)
GND - GND (на плате контроллера)

Со стороны ЖКИ:
SERIAL OUT - MOSI (на ЖКИ модуле)
CLOCK - SCK (на ЖКИ модуле)
LATCH - MISO (на ЖКИ модуле)
5V - 5V (на ЖКИ модуле)
GND - GND (на ЖКИ модуле)

Вложения:

led_display.jpeg [ 36.48 KiB | Просмотров: 10017 ]

LTAscetic_3_1_LCD_and_LED.zip [387.68 KiB]
Скачиваний: 488

LTAscetic_3_0_LED_DISPLAY.zip [392.2 KiB]
Скачиваний: 462

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх

loner32

Заголовок сообщения: Re: LTAscetik

Добавлено: 01 май 2015, 01:26

Новосел

Зарегистрирован: 01 мар 2013, 11:18
Сообщений: 91
Откуда: Мончегорск Мурманская обл.

С RGB повязкой еще некто не эксперементировал?

Вернуться наверх

Pacifist

Заголовок сообщения: Re: LTAscetik

Добавлено: 01 май 2015, 02:09

Аксакал форума

Зарегистрирован: 27 ноя 2011, 00:22
Сообщений: 1569
Откуда: Україна

А зачем?
Новый год ещё не скоро

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.

Вернуться наверх

iranklim

Заголовок сообщения: Re: LTAscetik

Добавлено: 22 май 2015, 13:19

Завсегдатай

Зарегистрирован: 07 май 2013, 10:37
Сообщений: 237
Откуда: Барановичи, Беларусь

Скажите ктонибуть делал на аскете допдевайсы. КТ аптечки , доделан ли пульт?

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTAscetik

Добавлено: 22 май 2015, 13:25

Аксакал форума

iranklim писал(а):

Скажите ктонибуть делал на аскете допдевайсы. КТ аптечки , доделан ли пульт?

Пульт доделан!
Но ещё будут фишки.
http://www.youtube.com/watch?v=cFaqbQMQyG4
http://www.youtube.com/watch?v=mAlBIlsL2Hw

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Последний раз редактировалось Pingvin 24 май 2015, 17:55, всего редактировалось 1 раз.

Вернуться наверх

iranklim

Заголовок сообщения: Re: LTAscetik

Добавлено: 24 май 2015, 10:26

Завсегдатай

Зарегистрирован: 07 май 2013, 10:37
Сообщений: 237
Откуда: Барановичи, Беларусь

Pingvin писал(а):

iranklim писал(а):

Скажите ктонибуть делал на аскете допдевайсы. КТ аптечки , доделан ли пульт?

Пульт доделан!
Но ещё будут фики.
http://www.youtube.com/watch?v=cFaqbQMQyG4
http://www.youtube.com/watch?v=mAlBIlsL2Hw

А куда записывать новые звуки

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTAscetik

Добавлено: 24 май 2015, 17:57

Аксакал форума

iranklim писал(а):

Pingvin писал(а):

iranklim писал(а):

Скажите ктонибуть делал на аскете допдевайсы. КТ аптечки , доделан ли пульт?

Пульт доделан!
Но ещё будут фики.
http://www.youtube.com/watch?v=cFaqbQMQyG4
http://www.youtube.com/watch?v=mAlBIlsL2Hw

А куда записывать новые звуки

Сначала их нужно нужно конвертировать звуковфе файлы в формат raw (8 бит, 8 кГц).
Затем программой Аскет-конфигуратор программируются.
Или о чём речь?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх
