KorSar
СообщениеДобавлено: 09 апр 2013, 08:58
Не в сети
Местный

Зарегистрирован: 12 апр 2011, 15:01
Сообщений: 357
Откуда: СПб
Ну теперь все понятно.
Последовательность распайки контактов на плате датчиков у LW
Следующая (сверху вниз)
Led,
+5,
Data,
Gnd,
А в разъеме (со стороны повязки, сверху вниз)
Led,
Gnd,
+5,
Data.

На мой взгляд, зря LW не сохранил последовательность в разъеме, т.к. если напутать с зеркальностью, то перепутаются +5 и Gnd = минус TSOP/ы

LW прошу подтвердить.

_________________
"шарик" - дура, луч - молодец
Вернуться наверх
 Профиль

Pacifist
СообщениеДобавлено: 09 апр 2013, 09:18
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 27 ноя 2011, 00:22
Сообщений: 1569
Откуда: Україна
KorSar писал(а):
На мой взгляд, зря LW не сохранил последовательность в разъеме, т.к. если напутать с зеркальностью, то перепутаются +5 и Gnd = минус TSOP/ы

А разве они не используют обычные телефонные шнуры ?

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.
Вернуться наверх
 Профиль

Инквизитор
СообщениеДобавлено: 09 апр 2013, 10:14
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 13 апр 2012, 14:01
Сообщений: 441
Откуда: Тегусигальпа
А давайте обратимся к первоисточнику.
Много раз уже убеждался что лучший разработчик ЛТ это Джим.
У него и на плате и на датчиках порядок проводов совпадает:

HIT
GND
+5
DATA
Вложение:
SensorSTD.jpg [ 121.29 KiB | Просмотров: 10438 ]


И не мудрить с перехлестами.

У ЛВ на повязках так же.
А в тагерах перекинуть провода от платы к разъему дело техники.

_________________
Вечно молодой, вечно пьяный...

www.lasertag76.ru
Вернуться наверх
 Профиль

KorSar
СообщениеДобавлено: 09 апр 2013, 11:27
Не в сети
Местный

Зарегистрирован: 12 апр 2011, 15:01
Сообщений: 357
Откуда: СПб

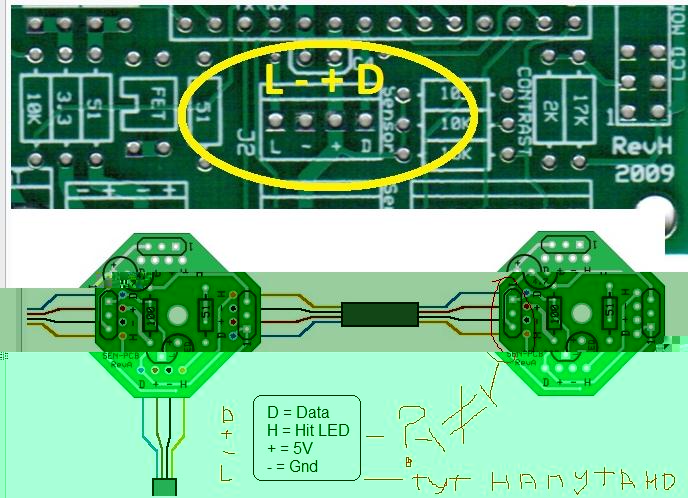

Непонятно, почему в квадратике другая последовательность?


Вложения:
D+-L.JPG [ 68.16 KiB | Просмотров: 10430 ]

_________________
"шарик" - дура, луч - молодец
Вернуться наверх
 Профиль

remik2010
СообщениеДобавлено: 09 апр 2013, 12:08
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 22 фев 2012, 11:43
Сообщений: 1970
Откуда: Смоленск
KorSar писал(а):
Ну теперь все понятно.
Последовательность распайки контактов на плате датчиков у LW
Следующая (сверху вниз)
Led,
+5,
Data,
Gnd,
А в разъеме (со стороны повязки, сверху вниз)
Led,
Gnd,
+5,
Data.

На мой взгляд, зря LW не сохранил последовательность в разъеме, т.к. если напутать с зеркальностью, то перепутаются +5 и Gnd = минус TSOP/ы

LW прошу подтвердить.


На фото со стороны платы разъем у Джима в UMT проекте выполнен также.
ЖЧКЗ-ЗКЧЖ

_________________
Лазертаг в каждый дом...
Чтобы добиться успеха, нужно вкладывать душу.
Вернуться наверх
 Профиль

Инквизитор
СообщениеДобавлено: 09 апр 2013, 13:40
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 13 апр 2012, 14:01
Сообщений: 441
Откуда: Тегусигальпа
KorSar писал(а):
Непонятно, почему в квадратике другая последовательность?

В квадратике не последовательность.
В квадратике легенда.

_________________
Вечно молодой, вечно пьяный...

www.lasertag76.ru
Вернуться наверх
 Профиль

kindats
СообщениеДобавлено: 09 апр 2013, 18:11
Не в сети
Старожил
Аватар пользователя

Зарегистрирован: 26 фев 2011, 18:53
Сообщений: 813
Откуда: Пятигорск
Remik2010, скажите честно, провод обжат крестом потому что так принято в витых телефонных проводах?

_________________
Считаешь что я не прав? Выскажи и аргументируй свою точку зрения.
Вернуться наверх
 Профиль

Инквизитор
СообщениеДобавлено: 09 апр 2013, 21:38
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 13 апр 2012, 14:01
Сообщений: 441
Откуда: Тегусигальпа
kindats писал(а):
Remik2010, скажите честно, провод обжат крестом потому что так принято в витых телефонных проводах?

Мне ни разу не попадались cross-телефонные провода, кем это принято?

_________________
Вечно молодой, вечно пьяный...

www.lasertag76.ru
Вернуться наверх
 Профиль

Pingvin
СообщениеДобавлено: 11 апр 2013, 16:19
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Цветовая маркировка это круто, конечно, но где гарантия, что у всех гнезд RJ11 она одинаковая?!
Нет такой гарантии, я даже видел обратное!
Потому хотелось бы, чтобы выводы для повязи были все таки подписаны. :?
Помогите, кто может!
Какая распиновка у разъёма для повязки?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Jumpy
СообщениеДобавлено: 11 апр 2013, 16:41
Не в сети
Старожил

Зарегистрирован: 26 окт 2012, 00:26
Сообщений: 670
Эм..
вроде как можно банально "отследить" каждый провод, даже если цветовая гамма сшенно другая..
Или имеется ввиду вариант с присоединением ЛВшной платы к НЕлвшной повязке ?
Вернуться наверх
