SERG_LT
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 11:32
Не в сети
Завсегдатай

Зарегистрирован: 11 фев 2014, 14:47
Сообщений: 241
Откуда: Жаркий Юг
tayatlas писал(а):

По 2-4 пунктам согласен.

П. 1 - транзистор. Возможно я неправильно понимаю, но даташит гласит - макс. рассеиваемая мощность 1,3 Вт. Что при токе 1,5 А равно... ? Т.е. я так понимаю, что при низких значениях тока возможно падение около 0, но при высоких параметрах - все-таки есть....

Буду признателен за разъяснения.... Возможно я что-то неправильно понимаю....

Вот тут почитайте. http://www.microchip.su/showthread.php?t=3040
Чтобы МОСФЕТ открылся полностью, на заявленное сопротивление канала, необходимо соблюдать несколько условий.
Вернуться наверх
 Профиль

SERG_LT
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 11:52
Не в сети
Завсегдатай

Зарегистрирован: 11 фев 2014, 14:47
Сообщений: 241
Откуда: Жаркий Юг
LTagKirov писал(а):
SERG_LT писал(а):
Чтобы МОСФЕТ открылся полностью, на заявленное сопротивление канала, необходимо соблюдать несколько условий.


У нас не сварочные аппараты, ток 800..1000ма в импульсе выдерживают почти все переключающие полевики в корпусе SOT23 , Dip4 или TO92. Объём канала маленький, емкость затвора несущественна, работают от 3.3В на затворе без проблем. Если захочется прикрутить что-то вроде IRF510, тогда есть смысл заморачиваться драйверами и "соблюдать условия"


Сергей, человеку сказали, что на полевике ничего не падает, он захотел уточнить почему. Я не про драйвера ему расклад давал, я в курсе, что они здесь не нужны, маразм еще не посещал меня. Просто мне казалось, что ему будет интересно почитать. И все.

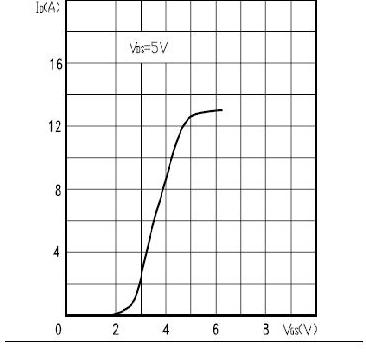

Вот зависимость тока от напряжения на затворе. Вы хотите сказать, что сопротивление канала не зависит от Ugs?


Вложения:
1.JPG [ 16.08 KiB | Просмотров: 14707 ]
Вернуться наверх
 Профиль

tayatlas
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 12:16
Не в сети
Аксакал форума

Зарегистрирован: 07 фев 2012, 13:03
Сообщений: 2294
Откуда: Полтава
Я не знаю точно какие сейчас стоят у ЛВ, ранее были навесные IRLD110..... его даташит я и смотрел. Не думаю, что новые СМД чем то кардинально отличаются по параметрам.

Его допустимый ток в импульсном режиме - до 8 А

_________________
Лазертаг - приходите к нам с друзьями, а лучше со своими врагами.
Вернуться наверх
 Профиль

SERG_LT
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 12:28
Не в сети
Завсегдатай

Зарегистрирован: 11 фев 2014, 14:47
Сообщений: 241
Откуда: Жаркий Юг
Да, на таком "сварочный аппарат" не соберешь. ;)
По схеме LW их там две шт. последовательно стоят. Видимо режим "обычный" и "ближний" бой, программное переключение. В режиме обычного боя открыты оба транзистора, в ближнем только один + доб. резистор. Т.е. в обычном режиме сопротивление канала х2. Впрочем, Сергей прав, заморачиваться на этом не надо.
Вернуться наверх
 Профиль

zverev.perm
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 13:17
Не в сети
Местный

Зарегистрирован: 09 май 2013, 15:47
Сообщений: 487
Откуда: Россия, Пермь.
сейчас LW использует что то в SOT-23 (Мини4.9, Макси 4.9, Экстрим 4.99), маркировку оно имеет AMV3E. Где то проскакивала информация что это какой то 2402, если это допустим IRLML2402, то он имеет сопротивление 0.25Ом.
я использую IRLML2502 в SOT-23 R=0.045Ом что дает падение 0.0Х В, вобщем то поэтому я и указал такой диапазон.
На платы более ранней ревизии, вплоть до LW4.5 действительно ставились IRLD110 в DIP-4, у него R=0.54Ом, что дает падение напряжения на транзисторе около 0.5В, так что вы тоже правы.

Как то так.

З.Ы. а вообще нечо тут сраться )) все бегом в чатег про омегу во вконтактике )) там веселее ))
Вернуться наверх
 Профиль

SERG_LT
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 13:20
Не в сети
Завсегдатай

Зарегистрирован: 11 фев 2014, 14:47
Сообщений: 241
Откуда: Жаркий Юг
zverev.perm писал(а):

З.Ы. а вообще нечо тут сраться )) все бегом в чатег про омегу во вконтактике )) там веселее ))


Простите, дяденьки! Больше не буду! :)
Вернуться наверх
 Профиль

tayatlas
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 13:54
Не в сети
Аксакал форума

Зарегистрирован: 07 фев 2012, 13:03
Сообщений: 2294
Откуда: Полтава
zverev.perm писал(а):
З.Ы. а вообще нечо тут сраться )) все бегом в чатег про омегу во вконтактике )) там веселее ))


Ага....только осторожно.... Там за простое уточнение, что Омега обязана своей "отдачей" тов. Калашникову, а не Логинову я прослыл американопоклонником :) , жидобандеровцем :D и инструктором по подготовке боевиков правого сектора :lol: ! Веселуха.... !

_________________
Лазертаг - приходите к нам с друзьями, а лучше со своими врагами.
Вернуться наверх
 Профиль

zverev.perm
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 13:59
Не в сети
Местный

Зарегистрирован: 09 май 2013, 15:47
Сообщений: 487
Откуда: Россия, Пермь.
мне тоже понравилось ))
Вернуться наверх
 Профиль

SERG_LT
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 07 фев 2015, 14:03
Не в сети
Завсегдатай

Зарегистрирован: 11 фев 2014, 14:47
Сообщений: 241
Откуда: Жаркий Юг
Что-то не нашел цены этой Омеги. Доступна владельцам "Tesla S"?
Вернуться наверх
 Профиль

MidnightDreamer
 Заголовок сообщения: Re: Подскажите начинающему
СообщениеДобавлено: 08 фев 2015, 01:51
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 07 апр 2011, 18:05
Сообщений: 3669
SERG_LT писал(а):
Что-то не нашел цены этой Омеги. Доступна владельцам "Tesla S"?


50-60 тыр. В зависимости от выбранного ствола )
