Gruffi
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 12:04
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 27 мар 2013, 14:34
Сообщений: 147
Откуда: Кривой Рог
с atmeg-и ушел и возвращаться не хочется :D
Вернуться наверх
 Профиль

Gruffi
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 12:15
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 27 мар 2013, 14:34
Сообщений: 147
Откуда: Кривой Рог

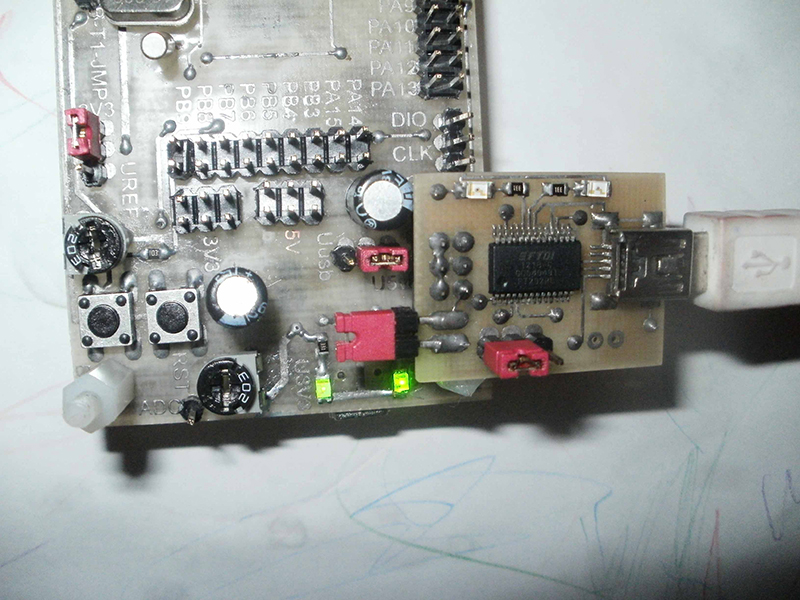

вот несколько фоток предыдущей платы :D


Вложения:
P3120018.JPG [ 383.23 KiB | Просмотров: 12832 ]
P3120015.JPG [ 177.37 KiB | Просмотров: 12832 ]
P3120007.JPG [ 238.44 KiB | Просмотров: 12832 ]
Вернуться наверх
 Профиль

Gruffi
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 12:40
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 27 мар 2013, 14:34
Сообщений: 147
Откуда: Кривой Рог
Такой вопрос возник по diptrace. У Вас нормально выводит на печать плату? А то я им пробовал разводить и упирался в то, что при печати вокруг smd падов образуется прямоугольная рамка...Никто с таким не встречался? Хотя я и привык к Altium Designer, но все же diptrace бесплатный...
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 14:12
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Gruffi писал(а):
с atmeg-и ушел и возвращаться не хочется :D

Ай, падажди, дарагой! :)
Была бы деньга свободная, уже бы заказал досточку.
Через пару недель получка только. :?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 14:14
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Gruffi писал(а):
Такой вопрос возник по diptrace. У Вас нормально выводит на печать плату? А то я им пробовал разводить и упирался в то, что при печати вокруг smd падов образуется прямоугольная рамка...Никто с таким не встречался? Хотя я и привык к Altium Designer, но все же diptrace бесплатный...

Так отключи слой маркировки!
И прочие слои!
Оставь только TOP (или BOT).
Нормально печатает!
А чего готовую не купил?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 14:22
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Gruffi писал(а):
вот несколько фоток предыдущей платы :D

Лепота!
Завидую!
Почти по-черному! :twisted: :lol:

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Gruffi
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 14:36
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 27 мар 2013, 14:34
Сообщений: 147
Откуда: Кривой Рог
не люблю готового :D , вернее не не люблю, а люблю сам все ручками, скажем так балдею от процесса...от разводки до готового устройства...Я на прошлой неделе в космодроме (украина, харьков) приобрел 3 проца stm32f100 и один stm32f103 (для отладочной платы - 128kb флеша)...сотые по $2, а сто третий $3.5...и пару дней назад с китая пришла посылка с десятью cp2102...
Вернуться наверх
 Профиль

Gruffi
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 14:39
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 27 мар 2013, 14:34
Сообщений: 147
Откуда: Кривой Рог
Pingvin писал(а):
Так отключи слой маркировки!
И прочие слои!
Оставь только TOP (или BOT).
Нормально печатает!
А чего готовую не купил?

таки отключал, но все равно эти артефакты идут и разрешение менял...погуглил и увидел, что не только у меня такое возникает при ЛУТ...эх...надо заказать в китае ультрафиолетовые светодиоды и сварганить лампу для фоторезиста...
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 15:41
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Gruffi писал(а):
Pingvin писал(а):
Так отключи слой маркировки!
И прочие слои!
Оставь только TOP (или BOT).
Нормально печатает!
А чего готовую не купил?

таки отключал, но все равно эти артефакты идут и разрешение менял...погуглил и увидел, что не только у меня такое возникает при ЛУТ...эх...надо заказать в китае ультрафиолетовые светодиоды и сварганить лампу для фоторезиста...

Так фотошаблон все равно на принтере печатать!
Не выход.
Экспортируй слой в GERBER файл и открой в каком-нибудь GERBER редакторе или просмотрщике.
Попробуй из него распечатать.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Gruffi
 Заголовок сообщения: Re: АРМейский лазертаг
СообщениеДобавлено: 03 окт 2013, 16:09
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 27 мар 2013, 14:34
Сообщений: 147
Откуда: Кривой Рог
в таком случае eagle cad быстрее :D , предыдущая плата в нем разводилась...новую развел в altium designer и проблем с печатью не было...Такой вопрос: кто-то травил перекисью + лимонная кислота + соль? А то хлорное железо выдохлось, а запасы закончились...и терпения ждать нет :D . Вроде бы положительные отзывы по этому "напитку" :) . Думаю сегодня попробовать в этом растворе...
Вернуться наверх
 Профиль
