Pingvin

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 19:11

Аксакал форума

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)

На дискавери гемморная схема!
Там защита стоит похоже - хрен пойми какая.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 19:18

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

Pingvin писал(а):

На дискавери гемморная схема!
Там защита стоит похоже - хрен пойми какая.

Нас устроит как в USBasp.
Резисторы 24..68 ом на +-D , далее стабилитроны 3,3V на землю.
И одну ногу +D через 1.5К к 3,3V низко скоростного варианта будет достаточно

Ногу питание с разъёма усб использовать как зарядную. Завести через резисторный делитель на свободную ногу STM чем обнаруживать подключение зарядника или компа, вот и вся схема.
Cхема защиты проверена и для копеечного устройства достаточна.

Вложения:

Image1.png [ 5.37 KiB | Просмотров: 10276 ]

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Последний раз редактировалось LTagKirov 29 янв 2015, 19:25, всего редактировалось 1 раз.

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 19:23

Аксакал форума

Займемся.

Но вот именно на эту печатку не вписывается, к сожалению.

Все таки, полагаю, выпустить релиз на эотой печатке, отладить софт, что то подкорректировать по итогам тестов, потом наращивать функционал.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 19:27

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

Pingvin писал(а):

Но вот именно на эту печатку не вписывается, к сожалению.

Хозяин барин и конечно никому ничем не обязан 8-)

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 19:34

Аксакал форума

LTagKirov писал(а):

Pingvin писал(а):

Но вот именно на эту печатку не вписывается, к сожалению.

Хозяин барин и конечно никому ничем не обязан 8-)

На макетке обязательно буду пробовать.
Там же ещё с софтом надо разобраться (и в прошивке, и для компа который).
Я с USB - ни в зуб ногой, ни там, ни там.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 19:38

Аксакал форума

Ну а если просто вывести на разъём D+ , D-, 3.3V и USB en?
А мелочь и сам microUSM на платку вынести, по типу как в Аскете RS-232?
Такой вариант мне представляется весьма возможным.
Как платка расширения.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 19:47

Аксакал форума

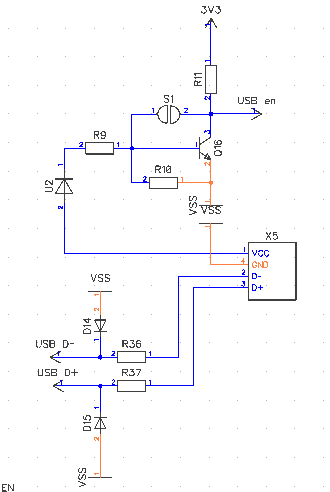

Вот тоже схемка

PA11 и PA12 нужны?

Куда USB en подключается?

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх

Pingvin

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 19:59

Аксакал форума

Осциллограф хотел замутить, никуда не деться от USB!

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: LTArmada

Добавлено: 29 янв 2015, 20:11

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

Pingvin писал(а):

Куда USB en подключается?

Это просто детектор подключения шнура

Pingvin писал(а):

Ну а если просто вывести на разъём D+ , D-, 3.3V и USB en?
А мелочь и сам microUSB на платку вынести,

Тогда сразу добавить футпринт от большой USB тип В, макроусб разёмчик хиленький только от экономии места ставить.

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис

Вернуться наверх

LTagKirov

Заголовок сообщения: Re: LTArmada

Добавлено: 02 фев 2015, 22:10

Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849

Ещё один прорыв-прорывов, весьма многообещающий с wi-fi.
http://habrahabr.ru/company/blackswift/blog/249517/
http://www.black-swift.com/
