Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 26 дек 2014, 08:06
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Разъёмы надо менять.
Эти слишком громоздкие. :(
Где то ссылку выкладывали на компактные.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 28 дек 2014, 09:24
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)

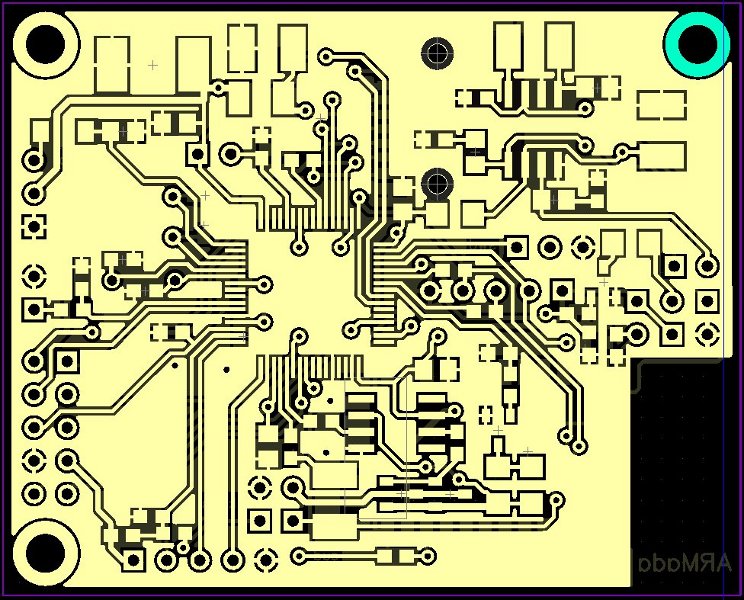

Ещё усилитель добавил, на всякий случай.


Вложения:
armada_pcb_amp_top.jpeg [ 134.77 KiB | Просмотров: 10771 ]

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 28 дек 2014, 10:44
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Хотел резисторов добавить на входы DATA - DipTrace заругался: "превышено количество выводов" (более 300).
Предложил зарегистрировать более продвинутую версию.
Соглашаемся на регистрацию и вводим следующие логин и код

User name: Для некоммерческого использования
Reg. key: EW6P-5GEN-PFYM-PS97


и работаем дальше! ;) :)

Теперь лимит - 1000 выводов! :)

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 дек 2014, 09:26
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Кажись все, надо готовить документацию для производства.

Файлы для DipTrace

печатка
https://yadi.sk/d/GHL7VkEPdgQn2

схема
https://yadi.sk/d/xPAsp8VvdgQod

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

loner32
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 дек 2014, 13:10
Не в сети
Новосел

Зарегистрирован: 01 мар 2013, 11:18
Сообщений: 91
Откуда: Мончегорск Мурманская обл.
Pingvin писал(а):
Кажись все, надо готовить документацию для производства.

Файлы для DipTrace

печатка
https://yadi.sk/d/GHL7VkEPdgQn2

схема
https://yadi.sk/d/xPAsp8VvdgQod


20 нога audio out стоит R7 150 и C8 10u снизь кондер до 2.2u получиш баланс между низами и высокими. Что за унч постав.
R35 10k снизь до 7k4 УНЧ заваливаться не будет.
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 29 дек 2014, 13:21
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
Усилок TDA2822D

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль

LTagKirov
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 30 дек 2014, 19:17
Не в сети
Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849
С какой целью применён такой сложный узел стабилизатора тока через ИК светодиоды ?
Какой индикатор предполагается использовать, на схеме по раскладке ножек сам не догадался ?

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 30 дек 2014, 19:35
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
LTagKirov писал(а):
С какой целью применён такой сложный узел стабилизатора тока через ИК светодиоды ?
Какой индикатор предполагается использовать, на схеме по раскладке ножек сам не догадался ?

Чтобы регулировать реально силу тока, а не скважность.
И от питающего ИК диод напряжения этот ток не будет зависеть (напряжение должно быть больше чем падение на ИК диоде + 1,5 В ).
Регулировка линейная, не дискретная.

Планирую RGB светодиоды использовать, но никто не запрещает и ЖКИ посадить, к примеру.

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!


Последний раз редактировалось Pingvin 30 дек 2014, 19:47, всего редактировалось 2 раз(а).

Вернуться наверх
 Профиль

LTagKirov
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 30 дек 2014, 19:36
Не в сети
Аксакал форума

Зарегистрирован: 29 авг 2011, 11:08
Сообщений: 1849
Pingvin писал(а):
Чтобы регулировать реально силу тока, а не скважность.
Регулировка линейная, не дискретная.


А что это даст для игры ? Какая разница как регулируется дальность током или скважностью. В случае скважности по правильному понадобится дроссель и можно будет более экономно использовать питание, особенно в случае мощных диодов.
Почему недостаточно измерять питание и корректировать дальность ?

_________________
"За 2 месяца максимум можно чертёж сделать, еще за 3 фундамент." (c) Номернабис
Вернуться наверх
 Профиль

Pingvin
 Заголовок сообщения: Re: LTArmada
СообщениеДобавлено: 30 дек 2014, 19:40
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 12 авг 2011, 16:55
Сообщений: 7514
Откуда: Барнаул, Алтайский край (не путать с республикой Алтай) :-)
LTagKirov писал(а):
Pingvin писал(а):
Чтобы регулировать реально силу тока, а не скважность.
Регулировка линейная, не дискретная.


А что это даст для игры ? Какая разница как регулируется дальность током или скважностью. В случае скважности по правильному понадобится дроссель и можно будет более экономно использовать питание, особенно в случае мощных диодов.
Почему недостаточно измерять питание и корректировать дальность ?


Ну вот соберу, тогда и видно будет, что даст и какая разница. ;) :)

Представьте - я смогу задать каждому передаваемому биту в пакете "персональную" амплитуду. ;)

_________________
Ваше оружие становиться значительно эффективней, если его снять с предохранителя!
Вернуться наверх
 Профиль
