 Заголовок сообщения: SPAS12 (Tokyo marui)
СообщениеДобавлено: 30 янв 2014, 21:20
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 10 янв 2012, 19:06
Сообщений: 210
Откуда: Санкт-Петербург
Предложили мне собрать дробовик, для себя бы не стал так как очень "нишевое" оружие, т.е. на любителя.
В качестве корпуса мне отдали жутко фирменный тokyo marui мэйд ин джапан, но сколько он пережил прежде чем попал ко мне даже подумать боюсь. Короче был он россыпью, в стволах застрявшие шары в перемешку с хвоей.

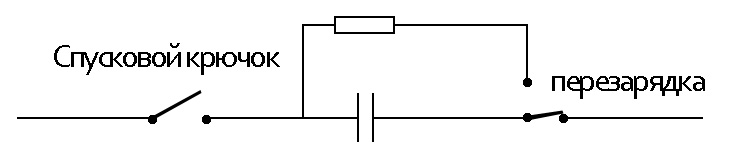

Дополнительным условием было обеспечить перезарядку как "по настоящему", обязательное передёргивание помпы после каждого выстрела, и перезарядка после окончание патронов в магазине. Последнее сделал кнопкой, так как хоть и была возможность в корпус вставлять гильзу, и тем самым имитировать перезарядку, решил что это перебор. Чтобы работала помпа в цепь спускового крючка поставил конденсатор 2.2mf 400v, при спуске кратковременно конденсатор пропускает ток, происходит "выстрел", после того как конденсатор зарядился он перестаёт пропускать ток и спуск перестаёт функционировать. Для следующего выстрела необходимо разрядить конденсатор для чего кнопкой - передёргиванием помпы замыкаем выводы конденсатора через резистор в несколько ом (я взял 5,1 Ом 1Вт), конденсатор разряжается и можно произвести ещё один выстрел. Чтобы нельзя было стрелять с открытого затвора сделал так что переключатель разряжающий конденсатор при этом разрывает цепь спускового крючка.
Вложение:
перезарядка.jpg [ 26.09 KiB | Просмотров: 11445 ]

Излучатель из TSAL6100, первой попавшейся линзы и куска трубки. Так как целью стояло создать большое пятно на относительно небольшом расстоянии особо с точностью фокусировки не заморачивался. Держатель для диодов отлил прямо в трубке, лил термоклей из пистолета :) Что-бы не прилип к стенкам трубки, смазал их силиконовой смазкой из баллона. Излучатель вставляется внутрь ствола.
Вложение:
IMG_7426м.jpg [ 43.77 KiB | Просмотров: 11445 ]

Чтобы освободить место в "ствольной коробке" избавился от цилиндра и поршней, а также от части деталей спускового механизма. Динамик, кнопка перезарядки, разъём для зарядки аккумуляторов и выключатель спрятаны
внутри ниши через которую должны были подаваться патроны в магазин. Помпа раньше подпружинивалась механизмами ствольной коробки, но так как я от них избавился пришлось помпу подтянуть внешней пружиной.
Вложение:
IMG_7421м.jpg [ 91.55 KiB | Просмотров: 11445 ]

Два LiIon аккумулятора 18650 лежат в стволе, из за проводов к ИК и подсветки, аккумуляторы в стволе лежат очень плотно.

_________________
Самодельный лазертаг - бессмысленный и беспощадный


Последний раз редактировалось ЮрийГру 30 янв 2014, 21:32, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

 Заголовок сообщения: Re: SPAS12 (Tokyo marui)
СообщениеДобавлено: 30 янв 2014, 21:28
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 10 янв 2012, 19:06
Сообщений: 210
Откуда: Санкт-Петербург

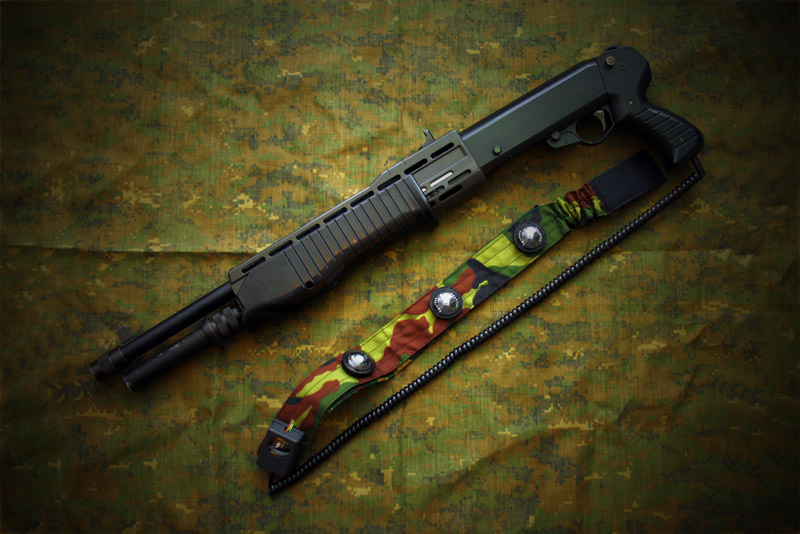

Ещё фотки:
Вложение:
IMG_7414ь.jpg [ 104.63 KiB | Просмотров: 11443 ]

Вложение:
IMG_7434ь.jpg [ 84.23 KiB | Просмотров: 11443 ]

Вложение:
IMG_7428м.jpg [ 146.38 KiB | Просмотров: 11443 ]

_________________
Самодельный лазертаг - бессмысленный и беспощадный


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: SPAS12 (Tokyo marui)
СообщениеДобавлено: 31 янв 2014, 02:47
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 15 окт 2012, 12:24
Сообщений: 1246
а не проще было сделать стрельбу одиночными и один партрон в магазине?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: SPAS12 (Tokyo marui)
СообщениеДобавлено: 31 янв 2014, 09:21
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 10 янв 2012, 19:06
Сообщений: 210
Откуда: Санкт-Петербург
mail_robot писал(а):
а не проще было сделать стрельбу одиночными и один партрон в магазине?

Конечно проще, но попросили сделать именно так, что бы "подача патронов" и "снаряжение магазина" были разделены.

_________________
Самодельный лазертаг - бессмысленный и беспощадный


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: SPAS12 (Tokyo marui)
СообщениеДобавлено: 03 фев 2014, 15:35
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 11 июн 2012, 17:43
Сообщений: 402
Из чего корпуса для датчиков поражения на повязке?

Фото последнее ваще-ваще круто смотрися!

_________________
"Лучший пистолет - это автомат" (с) Управление «А» ЦСН ФСБ


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: SPAS12 (Tokyo marui)
СообщениеДобавлено: 03 фев 2014, 16:28
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 07 апр 2011, 18:05
Сообщений: 3669
DanGion писал(а):
Из чего корпуса для датчиков поражения на повязке?

Фото последнее ваще-ваще круто смотрися!


Это новые датчики ЛВ


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: SPAS12 (Tokyo marui)
СообщениеДобавлено: 03 фев 2014, 16:50
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 11 июн 2012, 17:43
Сообщений: 402
MidnightDreamer писал(а):
DanGion писал(а):
Из чего корпуса для датчиков поражения на повязке?

Фото последнее ваще-ваще круто смотрися!


Это новые датчики ЛВ


Понял, спасибо!.

_________________
"Лучший пистолет - это автомат" (с) Управление «А» ЦСН ФСБ


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: SPAS12 (Tokyo marui)
СообщениеДобавлено: 04 фев 2014, 10:30
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 10 янв 2012, 19:06
Сообщений: 210
Откуда: Санкт-Петербург
Провёл первые полевые испытания, результаты следующие:
1) пятно большое даже для дробовика - на мой взгляд 4 метра в диаметре с расстояния в 30-40 метров это через чур (100% мощности), буду исправлять. С другой стороны на половине мощности 40 метров уже простреливаются с трудом, возможно с фокусировкой стоит аккуратней поработать.
2) система перезарядки даёт сбои, возможно не успевает разрядится конденсатор, буду в общем дальше экспериментировать.
3) Макет для зимы не удобный, много отверстий куда забивается снег, до электроники не добирается но помпа начинает ходить с трудом.

_________________
Самодельный лазертаг - бессмысленный и беспощадный


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: SPAS12 (Tokyo marui)
СообщениеДобавлено: 04 фев 2014, 15:18
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 27 ноя 2011, 00:22
Сообщений: 1569
Откуда: Україна
ЮрийГру писал(а):
2) система перезарядки даёт сбои, возможно не успевает разрядится конденсатор, буду в общем дальше экспериментировать.

А резистор зачем в схеме? Там 2.2мкФ на разряде вряд ли вам контакты на кнопке подпалит или провода сплавит ;)

_________________
Нет предела совершенству, но ресурсы заканчиваются быстро.


Вернуться наверх
