Alim
 Заголовок сообщения: Автомат Stix и снайперка Crow
СообщениеДобавлено: 14 янв 2013, 20:53
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 06 июн 2012, 13:36
Сообщений: 1175
Откуда: Украина

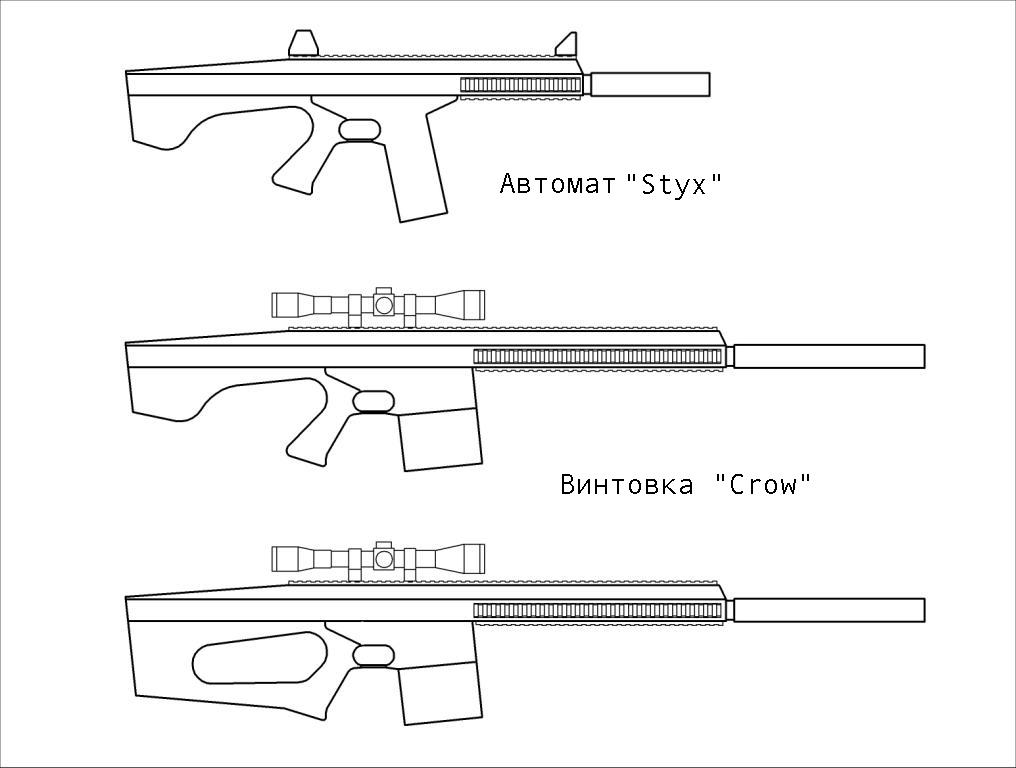

Ну вот, начинаю потихоньку свой проект. Вот контуры первых моделей, из винтовок делаться будет нижняя.


Вложения:
автомат Styx 111.JPG
автомат Styx 111.JPG [ 75.81 KiB | Просмотров: 25643 ]
Вернуться наверх
 Профиль

Alim
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 14 янв 2013, 21:01
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 06 июн 2012, 13:36
Сообщений: 1175
Откуда: Украина
Изготовил шаблоны-копиры из обрезков полового ламината.


Вложения:
Изображение 014.jpg
Изображение 014.jpg [ 116.56 KiB | Просмотров: 25640 ]
Вернуться наверх
 Профиль

Gaspar
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 14 янв 2013, 21:02
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 27 фев 2011, 23:46
Сообщений: 2078
Откуда: Пятигорск
Планки самодельные планируются?
Вернуться наверх
 Профиль

Alim
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 14 янв 2013, 21:05
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 06 июн 2012, 13:36
Сообщений: 1175
Откуда: Украина
Из березовой доски по копиру фрезернул приклад винтовки и для пробы прикрутил к квадратной трубе на мебельных конфирматах. Держится крепко. Подробную фотосессию изготовления приклада покажу на автомате, когда мне принесут кусок фанеры. Приклад пока не шлифовал.


Вложения:
Изображение 015.jpg
Изображение 015.jpg [ 136.99 KiB | Просмотров: 25640 ]


Последний раз редактировалось Alim 14 янв 2013, 21:09, всего редактировалось 2 раз(а).
Вернуться наверх
 Профиль

Alim
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 14 янв 2013, 21:06
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 06 июн 2012, 13:36
Сообщений: 1175
Откуда: Украина
Gaspar писал(а):
Планки самодельные планируются?

Да, я открою сейчас тему по литью из пластмассы дома. Буду пытаться.
Вернуться наверх
 Профиль

Инквизитор
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 15 янв 2013, 09:59
Не в сети
Местный
Аватар пользователя

Зарегистрирован: 13 апр 2012, 14:01
Сообщений: 441
Откуда: Тегусигальпа
Контуры зачетные! Рассказывай о продвижении !)

_________________
Вечно молодой, вечно пьяный...

www.lasertag76.ru
Вернуться наверх
 Профиль

Alim
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 15 янв 2013, 12:47
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 06 июн 2012, 13:36
Сообщений: 1175
Откуда: Украина
Спасибо. Контур металлической части ствольной коробки я нарочно упростил, сделал прямым, чтобы почти всё отрезать на ручной гильотине, вот такая у нас на работе есть (режет сталь до 2 мм легко) -


Вложения:
Изображение 019.jpg
Изображение 019.jpg [ 151.72 KiB | Просмотров: 25578 ]


Последний раз редактировалось Alim 15 янв 2013, 12:50, всего редактировалось 1 раз.
Вернуться наверх
 Профиль

Alim
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 15 янв 2013, 12:49
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 06 июн 2012, 13:36
Сообщений: 1175
Откуда: Украина
За пятнадцать минут вырезал четыре детали. Осталось место под палец обработать по известной технологии - дрель, зубило и напильник.


Вложения:
Изображение 021.jpg
Изображение 021.jpg [ 153 KiB | Просмотров: 25578 ]
Вернуться наверх
 Профиль

Alim
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 15 янв 2013, 19:14
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 06 июн 2012, 13:36
Сообщений: 1175
Откуда: Украина
После обработки радиуса под палец, нарезаем полоски из милиметровой стали шириной 20 мм


Вложения:
Изображение 036.jpg
Изображение 036.jpg [ 144.58 KiB | Просмотров: 25553 ]
Вернуться наверх
 Профиль

Alim
 Заголовок сообщения: Re: Автомат Stix и снайперка Crow
СообщениеДобавлено: 15 янв 2013, 19:20
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 06 июн 2012, 13:36
Сообщений: 1175
Откуда: Украина
Плоскогубцами, молотком и тисками гнем полоски по контуру.


Вложения:
Изображение 037.jpg
Изображение 037.jpg [ 156 KiB | Просмотров: 25551 ]
Изображение 040.jpg
Изображение 040.jpg [ 138.24 KiB | Просмотров: 25551 ]
Вернуться наверх
 Профиль
