KorSar
СообщениеДобавлено: 13 янв 2013, 22:15
Не в сети
Местный

Зарегистрирован: 12 апр 2011, 15:01
Сообщений: 357
Откуда: СПб
Прошивка V19 Piezo Version http://www.lasertagparts.com/mtmicro.htm
О том как прошивал ПИК описано тут viewtopic.php?f=5&t=1684

Собрал на макетной плате. Радиодеталей минимум. Транзисторные ключи я использовал на полевых транзисторах (в принципе не важно). На схеме показал отечественные, тоже работают.

Собрал все в выносном тубусе. Динамик нацепил сбоку. Тубус присабачил к аир софт УЗИ. Китайского происхождения (купил в финке за 30евро). Аир софт решил не портить. Теперь у меня 2 в одном=).

пс:Транзисторы КТ961 лучше заменить транзисторами КТ972


Вложения:
Micro MT_Piezo.JPG
Micro MT_Piezo.JPG [ 75.06 KiB | Просмотров: 14861 ]

_________________
"шарик" - дура, луч - молодец


Последний раз редактировалось KorSar 01 ноя 2013, 13:06, всего редактировалось 5 раз(а).
Вернуться наверх
 Профиль

KorSar
СообщениеДобавлено: 13 янв 2013, 22:18
Не в сети
Местный

Зарегистрирован: 12 апр 2011, 15:01
Сообщений: 357
Откуда: СПб

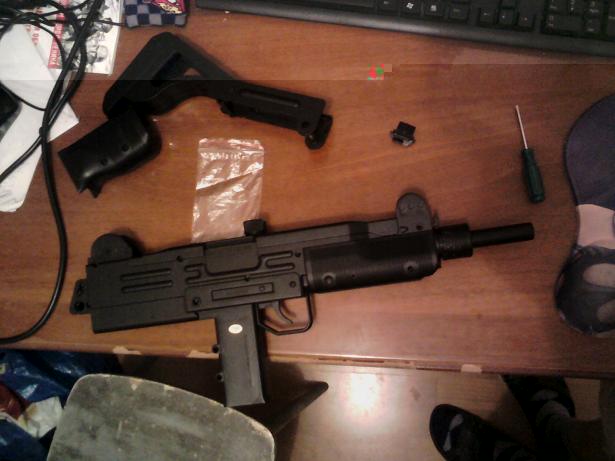

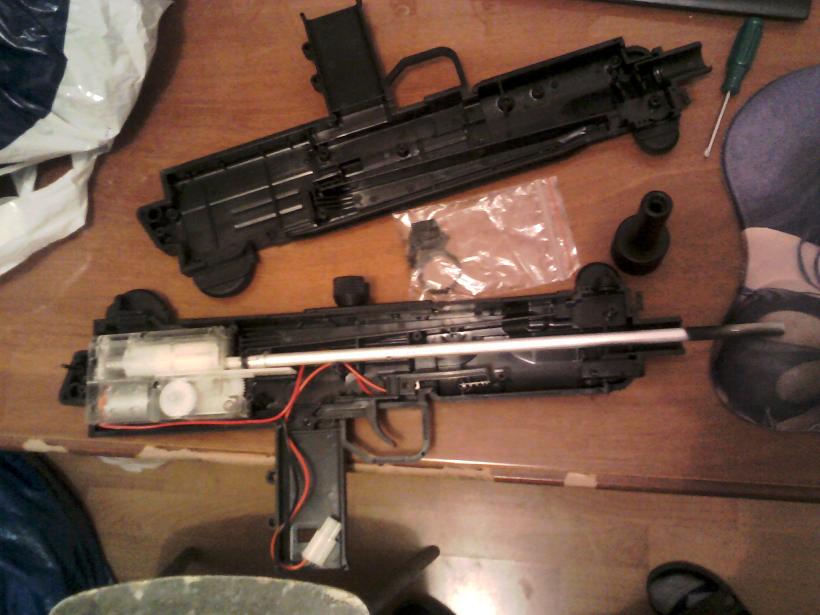

Вот фотки таггера


Вложения:
IMG406.jpg [ 100.59 KiB | Просмотров: 16091 ]
IMG405.jpg [ 70.18 KiB | Просмотров: 16091 ]
IMG_1289.JPG [ 110.13 KiB | Просмотров: 16091 ]

_________________
"шарик" - дура, луч - молодец
Вернуться наверх
 Профиль

KorSar
СообщениеДобавлено: 13 янв 2013, 22:24
Не в сети
Местный

Зарегистрирован: 12 апр 2011, 15:01
Сообщений: 357
Откуда: СПб
Вот видео где можно послушать звук. Нужно отметить что при равных условиях получился тише чем в LTKirov
http://video.yandex.ru/users/sigkor/view/36/#

_________________
"шарик" - дура, луч - молодец
Вернуться наверх
 Профиль

tommy
СообщениеДобавлено: 13 янв 2013, 22:57
Не в сети
Местный

Зарегистрирован: 13 июл 2011, 17:05
Сообщений: 475
Откуда: Perm
круть! а тубус как держится, прикручен?
Вернуться наверх
 Профиль

KorSar
СообщениеДобавлено: 14 янв 2013, 08:34
Не в сети
Местный

Зарегистрирован: 12 апр 2011, 15:01
Сообщений: 357
Откуда: СПб
Тубус на двух стоичках, вырезанных из пластиковой трубы. У такой стоечки с одной стороны плоскость с другой вырез по форме тубуса. Привинчено винтом с гайкой. В верхней части корпуса УЗИ (выемная планочка) соответственно высверлены дырочки. Электроника в тубусе. Сделано по принципу http://www.open-tag.ru/masterskaya/mast ... -lazertaga

_________________
"шарик" - дура, луч - молодец
Вернуться наверх
 Профиль

serge
СообщениеДобавлено: 16 янв 2013, 17:23
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 23 сен 2011, 01:44
Сообщений: 105
Очень круто ! Дёшево и сердито ! )))
В идеале надо бы придумать как звук громче сделать.
Ещё я не заметил звука, когда игрок убит, вроде ранения слышны, а если убит то только LED светится, а звука нет.
Это так ?
Вернуться наверх
 Профиль

Zorand
СообщениеДобавлено: 16 янв 2013, 17:53
Не в сети
Старожил

Зарегистрирован: 19 сен 2012, 20:19
Сообщений: 807
Откуда: Москва
2КорСар -Вот кстати, в статье написано, что используете 5100, а я давно уже пытаюсь узнать - в чем его отличие от 6100? Даташиты асолютно идентичны%-/

_________________
-Look, buddy,- i'm an engineer.
Вернуться наверх
 Профиль

tommy
СообщениеДобавлено: 16 янв 2013, 18:14
Не в сети
Местный

Зарегистрирован: 13 июл 2011, 17:05
Сообщений: 475
Откуда: Perm
ответ немного странный, но, судя по ДШ, они ножками отличаются.
Вернуться наверх
 Профиль

KorSar
СообщениеДобавлено: 17 янв 2013, 08:45
Не в сети
Местный

Зарегистрирован: 12 апр 2011, 15:01
Сообщений: 357
Откуда: СПб
serge писал(а):
Очень круто ! Дёшево и сердито ! )))
В идеале надо бы придумать как звук громче сделать.
Ещё я не заметил звука, когда игрок убит, вроде ранения слышны, а если убит то только LED светится, а звука нет.
Это так ?

Так и есть, когда «убит» нет звука, только диод горит. Это минус этой прошивке. Неужели было сложно звук добавить.
Если не ставить диод «попадание» на таггер, то и не поймешь, что «убили».
Что бы сделать погромче нужно батарею с вольт побольше и динамик помощнее.
Звуковой усилок пробовал ставить – громче не становится. Не знаю в чем секрет. Может в частотах сикрет – спектр не совсем звуковой, возможно, задан.

_________________
"шарик" - дура, луч - молодец


Последний раз редактировалось KorSar 17 янв 2013, 08:54, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

KorSar
СообщениеДобавлено: 17 янв 2013, 08:46
Не в сети
Местный

Зарегистрирован: 12 апр 2011, 15:01
Сообщений: 357
Откуда: СПб
tommy писал(а):
ответ немного странный, но, судя по ДШ, они ножками отличаются.

И те и те ставлю. Разницы в пятне не замечено.

_________________
"шарик" - дура, луч - молодец
Вернуться наверх
 Профиль
