 Заголовок сообщения: L2A3 Sterling из подручных материалов
СообщениеДобавлено: 22 сен 2012, 15:00
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 10 янв 2012, 19:06
Сообщений: 210
Откуда: Санкт-Петербург
Почитав тему viewtopic.php?f=39&t=1611&p=8849&hilit=E11#p8849
Вложение:

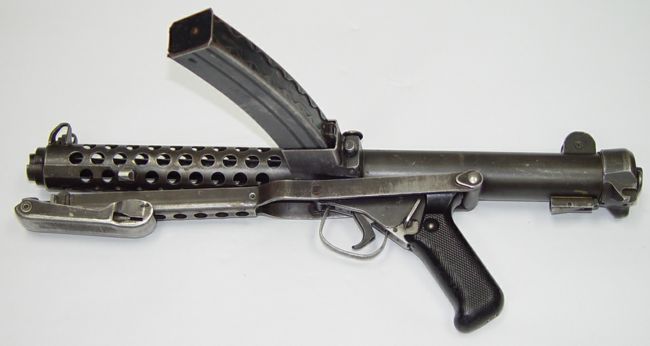

sterling01.jpg [ 22.83 KiB | Просмотров: 14637 ]

подумал а почему бы и не построить, форма простая, излучатель идеально вписывается в корпус ну и в обще...
Основой стала канализационная труба 40 мм, резьбовое соединение сделано из водопроводного фитинга для металло-пластиковыхых труб, линза - подрезанная 40 мм канцелярская, закреплена кусками муфты для 32 мм пластиковых труб, из этой же муфты и заглушки 32мм выполнена задняя стенка корпуса.
Вложение:
IMG_1180.jpg [ 128.99 KiB | Просмотров: 14637 ]

Горловина магазина согнута из жести 0.8 мм и пропаяна. Корпус "ударно спускового механизма" вырезан из алюминиевой полосы 40х4 мм, всё закреплено на корпус "суперклеем", а потом приклёпано алюминиевыми заклёпками. Швы промазаны эпоксидной смолой.
Вложение:
IMG_1295.jpg [ 138.13 KiB | Просмотров: 14637 ]

_________________
Самодельный лазертаг - бессмысленный и беспощадный


Последний раз редактировалось ЮрийГру 02 окт 2012, 10:31, всего редактировалось 2 раз(а).

Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 15:13
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 10 янв 2012, 19:06
Сообщений: 210
Откуда: Санкт-Петербург
Магазин-пластиковый от страйкбольного МП5. Так как sterling использует тот же боеприпас (9х19 парабеллум), то думаю в габаритах магазины примерно одинаковые. Все внутренности магазина выпотрошены и туда помещена батарея из 3 банок 15350 LiIon по 3.7в. Вывод "джек" + разъём для балансировки. В горловине магазиноприёмеика стоит штекер "джек". Так же на магазиноприёмнике сделана кнопка перезарядки.
Вложение:
IMG_1323.jpg [ 104.25 KiB | Просмотров: 14636 ]

Намушник вырезан из жести 0.8 мм, на него припаяна гайка м4 и в неё завинчивается шпилька, которая будет регулируемой мушкой. Вся конструкция приклеена, а затем приклёпана.
Вложение:
IMG_1315.jpg [ 128.08 KiB | Просмотров: 14636 ]


Ну а дальше как руки дойдут буду продолжать :)

_________________
Самодельный лазертаг - бессмысленный и беспощадный


Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 15:56
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 07 апр 2011, 18:05
Сообщений: 3669
Что-то я не понял, резьбовые соединения из фиттинга какую функцию несут? )
Один из фиттингов, я так понял, имитирует перднюю часть ствола? Т.е. лучь будет таким узким?

А магазин что, будет прям отсоединяться и меняться ? Или крепежным болтом, который насквозь, он будет закреплен на постоянно? Тогда зачем такие непростые соединения джека и балансировочного разъема ? ;)

На спусковом крючке есть вверху ответвление, Зачем оно? Оли сначала планировалось разместить микрик там?


Последний раз редактировалось MidnightDreamer 22 сен 2012, 19:19, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 17:07
Не в сети
Старожил

Зарегистрирован: 19 сен 2012, 20:19
Сообщений: 807
Откуда: Москва
Вот это ништяк! -Отличный выбор прототипа и неплохой задел на исполнение! Сам давно на него прицеливался.

Будете красить - все в перчатках, обезжирьте, затрите пластик тысячной шкуркой и слои аэрозоля кладите тоненькие, первые два должны просвечивать. Слоев 5-6 полОжите - окраска будет очень надежной!
Успехов!
Кстати - зря дырки на кожухе зенковали, к тому же, похоже сверлом:( После окраски лохмы будут здорово портить вид. Попробуйте дремелем аккуратно зашкурить. Или на палочку с конусом шкурку наклейте и вручную. Или шариковой фрезкой и дрелью.

2ПолночныйМечтатель -Не, фиттинг, это задняя часть. Я так понял, что резьба - соединяет две части трубы, излучатель и "затворную группу". Аккурат перед горловиной стык, см. фотку общего вида в сборе.

_________________
-Look, buddy,- i'm an engineer.


Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 17:16
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 07 апр 2011, 18:05
Сообщений: 3669
Ага, теперь обратил внимание на наличие стыка ;)


Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 17:23
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 07 апр 2011, 18:05
Сообщений: 3669
Можно поподробнее про обрезание линзы?

Попробовал обкрашивать по чуть чуть бокорезами - получается, но оптическая ось боюсь уйдет из центра. Это конечно исправляется дальнейшей пристрелкой при небольших значениях, но может есть какие-то "советы мастера" ;)


Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 22:58
Не в сети
Завсегдатай
Аватар пользователя

Зарегистрирован: 10 янв 2012, 19:06
Сообщений: 210
Откуда: Санкт-Петербург
MidnightDreamer писал(а):
Что-то я не понял, резьбовые соединения из фиттинга какую функцию несут? )
Один из фиттингов, я так понял, имитирует перднюю часть ствола? Т.е. лучь будет таким узким?

это сделано для разборки что-бы был доступ к ИК диоду. Изначально планировалось из цельной трубы, но потом, как представил процесс замены диода - отказался от этой идеи.
MidnightDreamer писал(а):
А магазин что, будет прям отсоединяться и меняться ? Или крепежным болтом, который насквозь, он будет закреплен на постоянно? Тогда зачем такие непростые соединения джека и балансировочного разъема ? ;)
магазин - аккумулятор одновременно играет роль "выключателя" - подсоединил включилось, а чтобы не "самоубится" в "бою" магазин крепится винтом снизу, для чего в нём есть закладная гайка. Через джек и балансировочный разъём это всё хозяйство заряжается.

MidnightDreamer писал(а):
На спусковом крючке есть вверху ответвление, Зачем оно? Оли сначала планировалось разместить микрик там?

Это ответвление ограничивает ход спускового крючка, под действием пружины,вперёд.

MidnightDreamer писал(а):
Можно поподробнее про обрезание линзы?

Линзу размечал маркером по кольцу из 40мм трубы, опиливал бормашиной с "алмазным" кругом, края заравнивал "камнем" то же с помощью бор машины. Вышло довольно ровно, не считая пары сколов.

Zorand писал(а):
Кстати - зря дырки на кожухе зенковали, к тому же, похоже сверлом:( После окраски лохмы будут здорово портить вид. Попробуйте дремелем аккуратно зашкурить. Или на палочку с конусом шкурку наклейте и вручную. Или шариковой фрезкой и дрелью.

это я уже понял, как раз ищу лучший способ исправить.

Спасибо за советы по покраске. Не подскажете где Клей PUR покупаете, в Питере пока только на складах нашёл, может какие сетевые строй магазины (типа Ле руа мерлен или касторамы) его продают?

_________________
Самодельный лазертаг - бессмысленный и беспощадный


Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 23:32
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 07 апр 2011, 18:05
Сообщений: 3669
ЮрийГру писал(а):
... Изначально планировалось из цельной трубы, но потом, как представил процесс замены диода - отказался от этой идеи...


Диод будет крепиться на стороне ствольной коробки или в тубусной части будет еще держатель? Я к тому, как фокус настраивать?

Магазин будет единственным способом выкл.\вкл. питания? Как же тогда во время игр перезапускать оружие (например после прошивки других параметров)?


Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 23:32
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 27 фев 2011, 23:46
Сообщений: 2078
Откуда: Пятигорск
Отлично получается, к тому же, насколько я понимаю, это первая ЛТ реплика этого прототипа.


Вернуться наверх
 Профиль

СообщениеДобавлено: 22 сен 2012, 23:36
Не в сети
Аксакал форума
Аватар пользователя

Зарегистрирован: 27 фев 2011, 23:46
Сообщений: 2078
Откуда: Пятигорск
MidnightDreamer писал(а):
Магазин будет единственным способом выкл.\вкл. питания? Как же тогда во время игр перезапускать оружие (например после прошивки других параметров)?

При клонировании настроек включение-выключение не требуется, да и для остальных игровых случаев. А тут сразу два плюса - гарантированное включение(с кнопкой или ключём можно и забыть) и уменьшение габаритов при транспортировке.
